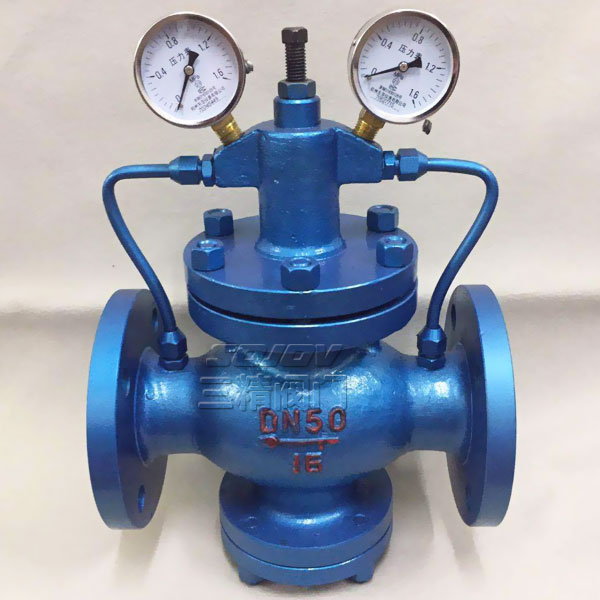

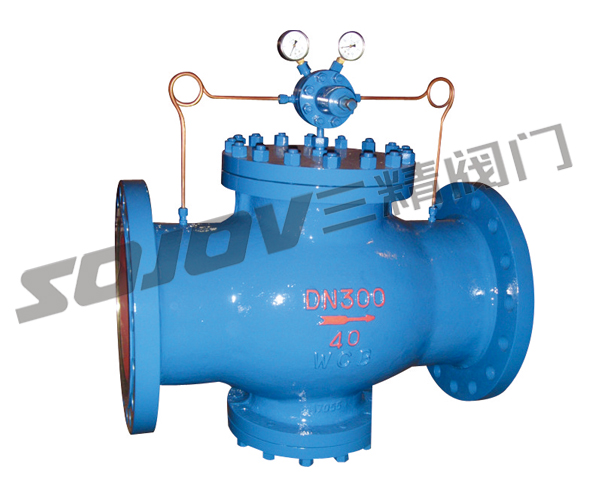

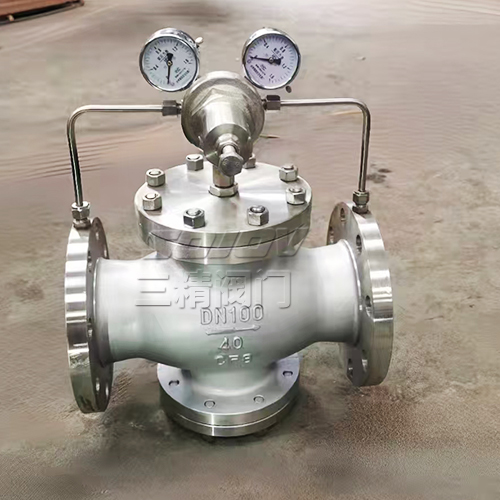

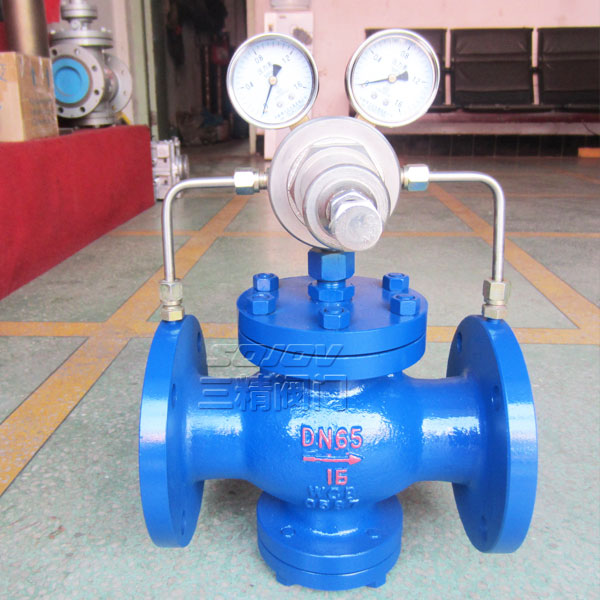

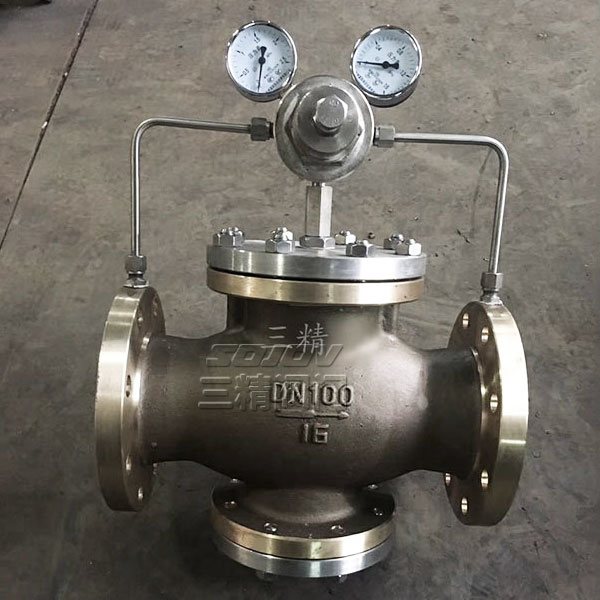

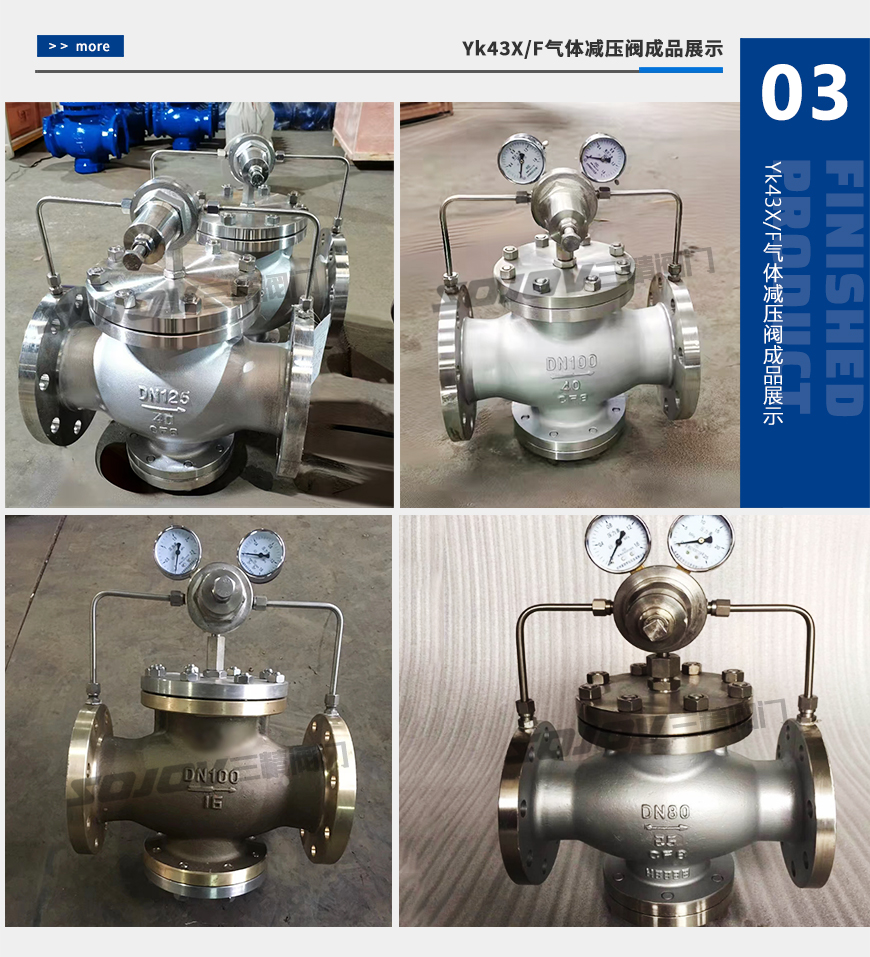

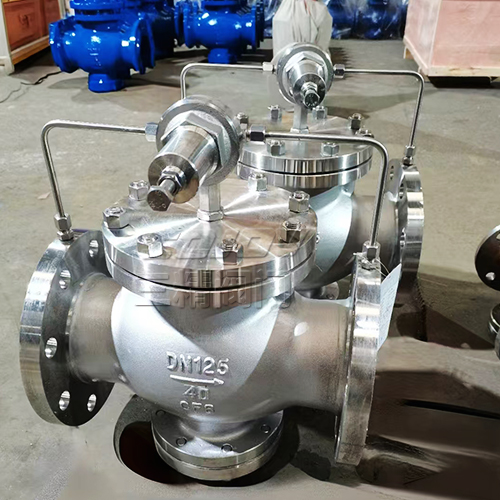

Yk43X/F气体减压阀
气体减压阀型号：YK43F
气体减压阀公称通径：15MM-500MM
气体减压阀使用压力：1.6MPA-10MPA
气体减压阀连接方式：法兰连接
气体减压阀形式：弹簧式
气体减压阀主要功能：起减压保护作用
气体减压阀使用介质：气体管道
气体减压阀材质：铸钢.不锈钢
气体减压阀标准：机械部标准或定做非标
产品详情
YK43F气体减压阀 YK43F气体减压阀（空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀 、液化气减压阀、天然气）
| 气体减压阀型号：YK43F | 气体 减压阀公称通径：15MM-500MM | 气体 减压阀 使用压力：1.6MPA-10MPA |
| 气体减压阀 连接方式：法兰连接 | 气体 减压阀 形式：弹簧式 | 气体 减压阀 主要功能：起减压保护作用 |
| 气体 减压阀 使用介质：气体管道 | 气体 减压阀材质：铸钢.不锈钢 | 气体 减压阀标准：机械部标准或定做非标 |
气体减压阀结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于气体管路，如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀 、液化气减压阀、天然气等气体。
气体减压阀主要技术参数和性能指标
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
最小压差(Mpa) |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
渗漏量 |
X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 |
|||||
壳体试验不包括膜片、顶盖
气体减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB/FCB* |
|
阀座阀盘 |
2Cr13/304* |
|
缸套 |
2Cr13/25(镀硬铬)/304* |
|
活塞 |
2Cr13/铜合金/铜合金* |
|
活塞环 |
合金铸铁/对位聚苯* |
|
导阀座导阀杆 |
2Cr13/304* |
|
膜片 |
1Cr18Ni9Ti |
|
主阀导阀弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
|
密封垫(X/F型号) |
橡胶/聚四氟乙稀 |
|
导阀体导阀盖 |
25/304* |
用于氧气介质时的材料
气体减压阀流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
气体减压阀外形尺寸(PN1.6-4.0)
|
公称通径DN |
外形尺寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
290 |
90 |
|
20 |
160 |
180 |
300 |
98 |
|
25 |
180 |
200 |
300 |
110 |
|
32 |
200 |
220 |
300 |
110 |
|
40 |
220 |
240 |
320 |
125 |
|
50 |
250 |
270 |
320 |
125 |
|
65 |
280 |
300 |
325 |
130 |
|
80 |
310 |
330 |
365 |
160 |
|
100 |
350 |
380 |
365 |
170 |
|
125 |
400 |
450 |
475 |
200 |
|
150 |
450 |
500 |
475 |
210 |
|
200 |
500 |
550 |
515 |
240 |
|
250 |
650 |
560 |
290 |
|
|
300 |
800 |
705 |
335 |
|
|
350 |
850 |
745 |
375 |
|
|
400 |
900 |
780 |
405 |
|
|
450 |
900 |
730 |
455 |
|
|
500 |
950 |
835 |
465 |
|
气体减压阀外形尺寸(PN6.4-16.0)
|
公称通径DN |
外形尺寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
300 |
100 |
|
20 |
180 |
200 |
310 |
105 |
|
25 |
200 |
220 |
31 |
120 |
|
32 |
220 |
230 |
310 |
120 |
|
40 |
240 |
240 |
335 |
135 |
|
50 |
270 |
300 |
335 |
135 |
|
65 |
300 |
340 |
340 |
140 |
|
80 |
330 |
360 |
380 |
170 |
|
100 |
380 |
380 |
185 |
|
|
125 |
450 |
490 |
215 |
|
|
150 |
500 |
490 |
225 |
|
|
200 |
550 |
535 |
260 |
|
|
250 |
650 |
580 |
310 |
|
|
300 |
800 |
725 |
355 |
|
|
350 |
850 |
765 |
395 |
|
|
400 |
900 |
800 |
435 |
|
|
500 |
950 |
855 |
495 |
|
减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀
2、慢慢开启减压阀前的闸阀至全开；
3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
4、螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
减压阀订货注意事项：
减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站
