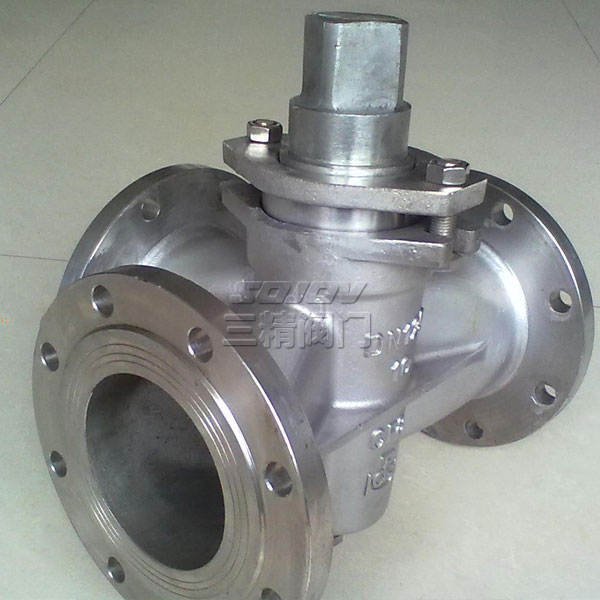

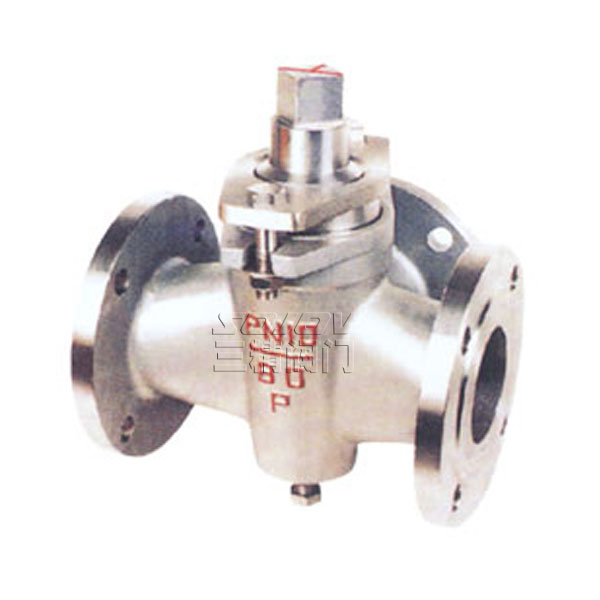

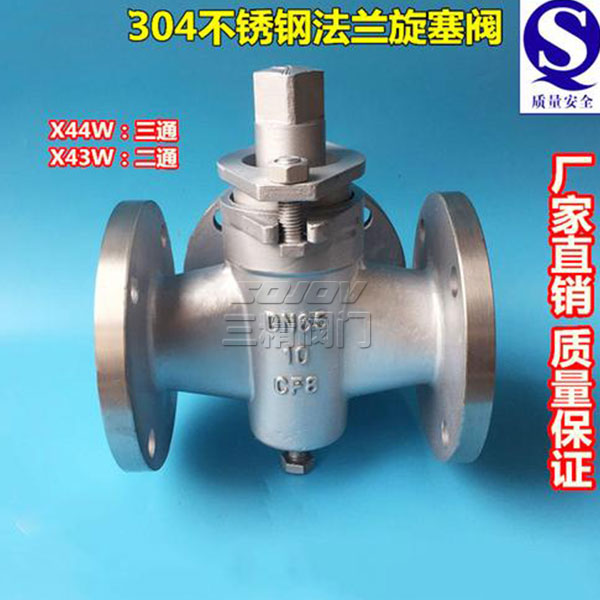

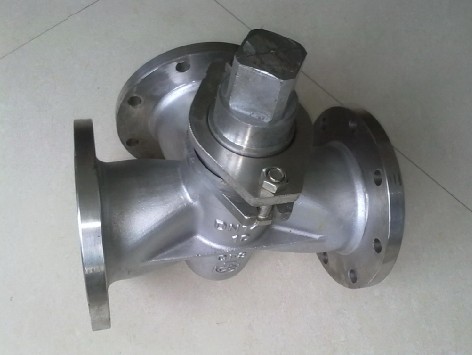

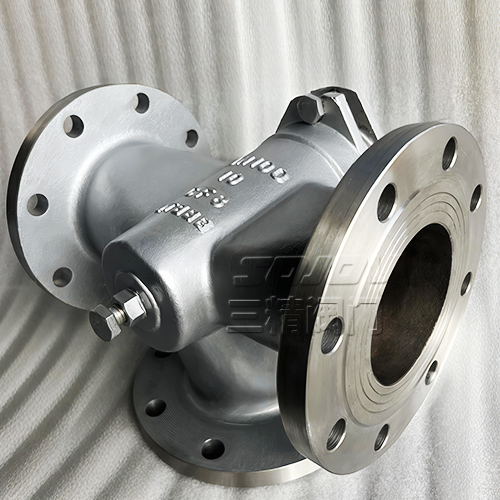

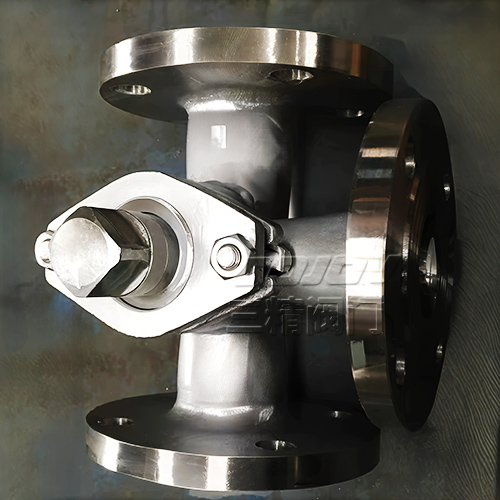

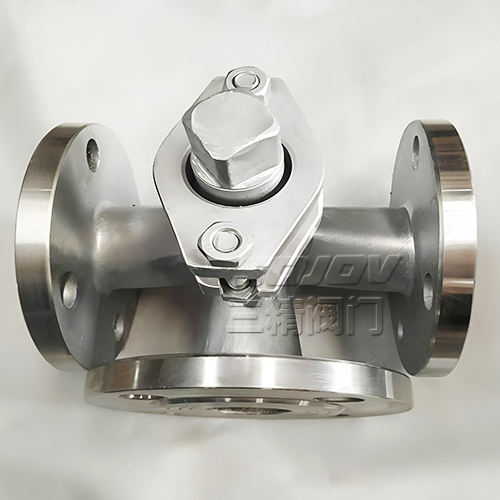

X44W-1.0P/R三通不锈钢旋塞阀
X44W-1.0P/R三通不锈钢旋塞阀通过压紧填料，使塞子和塞体密封面压紧，密封等级较高，冠环不锈钢三通旋塞阀大量用于中、低压管路。主要阀体材质有铸铁、铸钢、不锈钢、铜等可适应不同管路情况。三通不锈钢旋塞阀的用途是安装在管道上主要作切断、分配和改变介质的最主要流动方向用。不锈钢三通旋塞阀适用介质为水、油、汽，无脉动工作压力。介质温度≤100℃，公称压力为0.6、1.0、1.6MPa。
产品详情
三通法兰不锈钢旋塞阀产品概述：
X44W-1.0P/R三通不锈钢旋塞阀通过压紧填料，使塞子和塞体密封面压紧，密封等级较高，冠环不锈钢三通旋塞阀大量用于中、低压管路。主要阀体材质有铸铁、铸钢、不锈钢、铜等可适应不同管路情况。三通不锈钢旋塞阀的用途是安装在管道上主要作切断、分配和改变介质的最主要流动方向用。不锈钢三通旋塞阀适用介质为水、油、汽，无脉动工作压力。介质温度≤100℃，公称压力为0.6、1.0、1.6MPa。
三通不锈钢旋塞阀的型号压力
|
型号
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
|
壳体
|
密封
|
||||
|
X44W-1.0P
|
1.0
|
1.5
|
1.1
|
硝酸类
|
≤250
|
|
X44W-1.0R
|
1.0
|
1.5
|
1.1
|
醋酸类
|
≤250
|
三通不锈钢旋塞阀的尺寸大小
|
公称压力
PN（MPa） |
公称通径
DN（mm） |
尺寸（mm）
|
|||||||
|
L
|
D
|
D1
|
D2
|
z-φd
|
□s
|
h
|
H
|
||
|
1.0
|
25
|
145
|
115
|
85
|
56
|
4╳φ14
|
17
|
38
|
133
|
|
32
|
170
|
135
|
100
|
78
|
4╳φ18
|
18
|
45
|
152
|
|
|
40
|
180
|
145
|
110
|
85
|
4╳φ18
|
24
|
55
|
212
|
|
|
50
|
200
|
160
|
125
|
100
|
4╳φ18
|
28
|
74
|
260
|
|
|
65
|
220
|
180
|
145
|
120
|
4╳φ18
|
32
|
82
|
295
|
|
|
80
|
250
|
195
|
160
|
135
|
4╳φ18
|
40
|
95
|
327
|
|
|
100
|
300
|
215
|
180
|
155
|
8╳φ18
|
45
|
135
|
425
|
|
|
125
|
350
|
245
|
210
|
185
|
8╳φ18
|
54
|
154
|
482
|
|
|
150
|
400
|
280
|
240
|
210
|
8╳φ23
|
62
|
172
|
512
|
|
|
200
|
450
|
335
|
295
|
265
|
8╳φ23
|
75
|
195
|
605
|
|
|
250
|
530
|
390
|
350
|
320
|
8╳φ23
|
85
|
230
|
660
|
|
|
300
|
580
|
440
|
400
|
368
|
8╳φ23
|
100
|
263
|
760
|
|
三通不锈钢旋塞阀的主要零件材料
|
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
|
X44W-1.0P
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
铬镍钛不锈钢
|
柔性石墨
油浸石棉盘根 |
