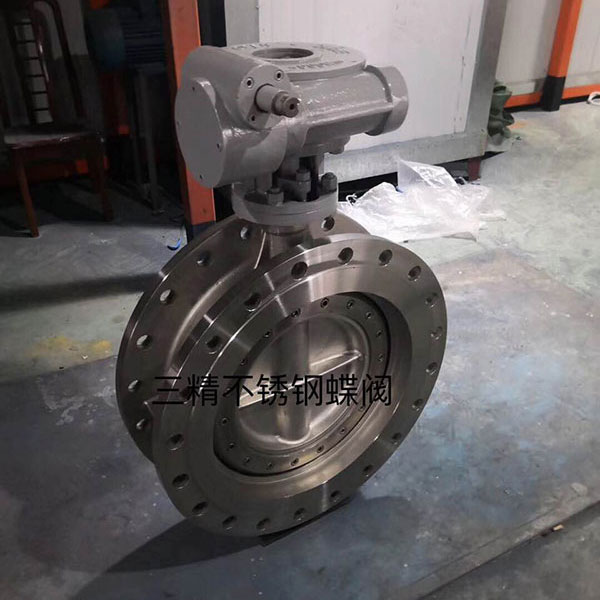

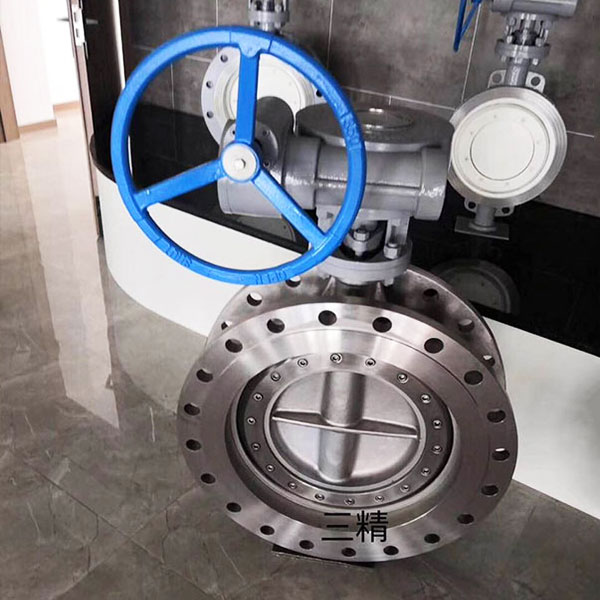

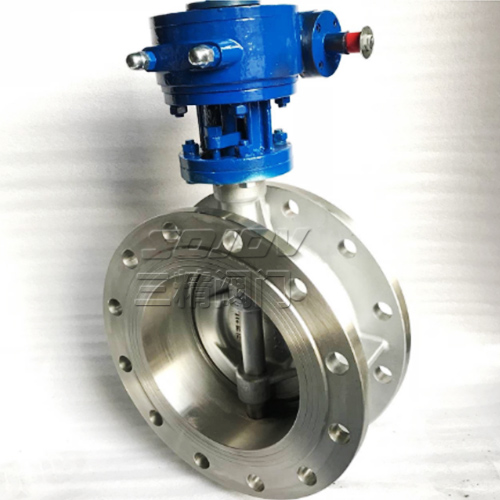

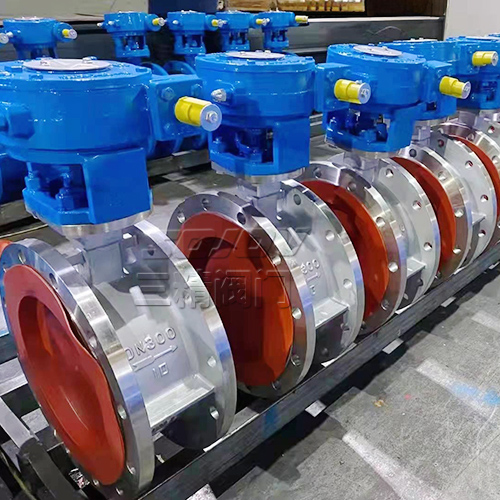

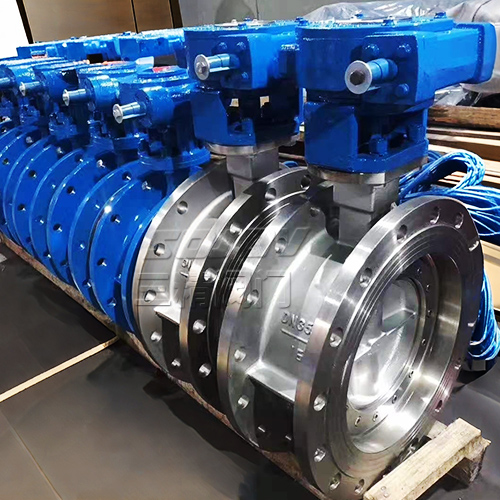

D343H法兰式硬密封蝶阀
  • D343H法兰式硬密封蝶阀
  • D343H法兰式硬密封蝶阀
  • D343H法兰式硬密封蝶阀
  • D343H法兰式硬密封蝶阀

D343H法兰式硬密封蝶阀

蜗轮法兰蝶阀结构特点与用途蜗轮法兰蝶阀结构紧凑、体积小、重量轻、操作灵活、维修方便。2.蜗轮法兰蝶阀设计采用三偏心密封原理、密封性能可靠。3.蜗轮法兰蝶阀密封副选用不锈钢材料,并在制造过程中进行特殊的工艺处理,具有耐高温、耐腐蚀,使用寿命长的特点。4.蜗轮法兰蝶阀过流面积大,流阻系数小,流通能力大。5.蜗轮法兰蝶阀抗老化、搞辐射,经久耐用。

产品详情

法兰式硬密封蝶阀概述:

蜗轮法兰蝶阀 型号:D343H

蜗轮法兰蝶阀公称通径:50MM-1200MM

蜗轮法兰蝶阀使用压力:1.6MPA -10.0MPA

蜗轮法兰蝶阀连接方式:法兰连接

蜗轮法兰蝶阀形式:手动  蜗轮

蜗轮法兰蝶阀主要功能:起开关作用

蜗轮法兰蝶阀使用介质:水  油品 蒸汽

蜗轮法兰蝶阀 材质:铸钢  不锈钢  铬钼钢

蜗轮法兰蝶阀标准:机械部标准或定做非标


蜗轮法兰蝶阀结构特点与用途

蜗轮法兰蝶阀结构紧凑、体积小、重量轻、操作灵活、维修方便。

蜗轮法兰蝶阀 设计采用三偏心密封原理、密封性能可靠。

蜗轮法兰蝶阀密封副选用不锈钢材料,并在制造过程中进行特殊的工艺处理,具有耐高温、耐腐蚀,使用寿命长的特点。

蜗轮法兰蝶阀 过流面积大,流阻系数小,流通能力大。

蜗轮法兰蝶阀抗老化、搞辐射,经久耐用。

蜗轮法兰蝶阀 主要性能规范

公称压力

试验压力(MPa)

壳体强度试验

密封试验

0.6

0.9

0.66

1.0

1.5

1.1

1.6

2.4

1.8

2.5

3.8

2.8

4.0

6.0

4.4

蜗轮法兰蝶阀试压标准

公称压力

试验压力(MPa)

壳体强度试验

密封试验

0.6

0.9

0.66

1.0

1.5

1.1

1.6

2.4

1.8

2.5

3.8

2.8

4.0

6.0

4.4

蜗轮法兰蝶阀使用介质和温度

产品类型

适用介质

适用温度(℃)

碳钢型(C)

水、蒸汽、油、空气

≤300

合金钢型(I)

蒸汽、油品

≤650

不锈钢高温型(P II)

蒸汽、油品、酸类、海水

≤900

蜗轮法兰蝶阀主要零件材料

产品类型

零件名称

阀体

蝶板

阀轴

密封面

碳钢型(C)

WCB

WCB

铬不锈钢

铁基合金

合金钢型(I)

C5

C5

铬钼钡钢

钴基合金

不锈钢高温型(P II)

 高镍铬钢

高镍铬钢

铬镍钼钛钢

钴钨合金

蜗轮法兰蝶阀主要尺寸及重量

公称通径

公称压力

主要外形尺寸和连接尺寸(mm)

重量(Kg)

L

H

L1

Do

50

0.6

 43

143

266

316

5.5

65

46

143

266


7

80

49

160

266


9

100

56

170

266


11.5

125

64

210

345


17

150

70

212

345


22

200

71

217

353


39

250

76

280

353


47

300

83

307

353


68

400

102

650

385


187

450

114

700

400

316

225

500

127

739

400

316

260

600

154

934

490

520

383

700

165

1020

500

520

462

800

190

1075

500

520

570

900

203

1160

632

640

701

1000

216

1345

720

640

800

1200

254

1520

720


922

50

1.0

43

143

266


5.5

65

46

143

266


7

80

49

160

266


9

 100

56

306

200


19.5

125

64

310

200

160

22

150

70

340

200

160

30

200

71

410

200

240

40

250

76

450

200

240

51

300

83

555

260

316

60

350

92

650

260

316

117

400

102

655

385

316

189

450

114

700

400

316

228

500

127

742

400

316

259

600

154

934

490

316

388

700

165

1020

504

520

462

800

190

1075

504

520

559

900

203

1160

632

640

700

1000

216

1345

720

640

786

1200

254

1520

720

640

907

50

1.6

43

143

266


5.5

65

46

143

266


7

80

49

160

266


9

100

56

306

200

160

20

125

64

310

200

160

23

150

70

340

200

160

29

200

71

410

200

240

40

250

76

450

200

240

50

300

83

555

260

316

60

350

92

650

260

316

120

400

102

655

390

316

190

450

114

700

400

316

230

500

127

742

400

316

265

600

154

934

490

520

390

700

165

1020

504

520

465

800

190

1075

504

520

570

900

203

1160

632

640

700

1000

216

1365

720

640

803

1200

254

1540

720

640

920

50

2.5

43

143

266


6.3

65

46

143

266


9

80

49

160

266


11

100

56

308

200

160

25

125

64

310

200

160

33

150

70

340

200

240

47

200

71

410

200

240

52

250

76

450

200

316

65

300

83

555

260

36

123

350

92

650

260

316

190

400

102

680

385

316

230

450

114

700

400

316

265

500

127

742

400

316

390

600

154

932

550

520

465

700

165

1020

550

520

570

800

190

1075

550

520

705

900

203

1180

632

640

730

1000

216

1370

720

640

927

1200

254

1430

720

640

953

50

4.0

43

143

266

6.3


65

46

143

266

9


80

49

160

266

11


100

56

308

200

160

25

125

64

310

200

160

33

150

70

340

200

160

47

200

71

410

200

240

55

250

76

450

200

240

70

300

83

560

260

316

135

350

92

667

260

316

203

400

102

692

385

316

245

450

114

713

400

316

283

500

127

762

400

316

405

600

154

944

550

520

591

700

165

1035

632

640

723

800

190

1118

720

640

846

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式(手柄/蜗轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
