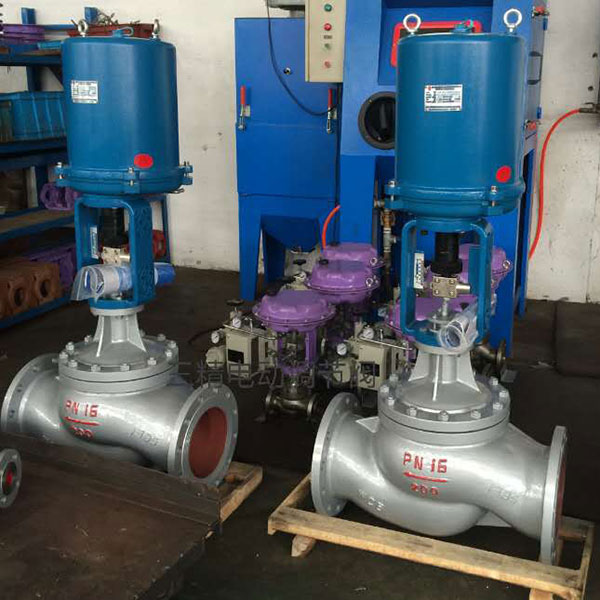

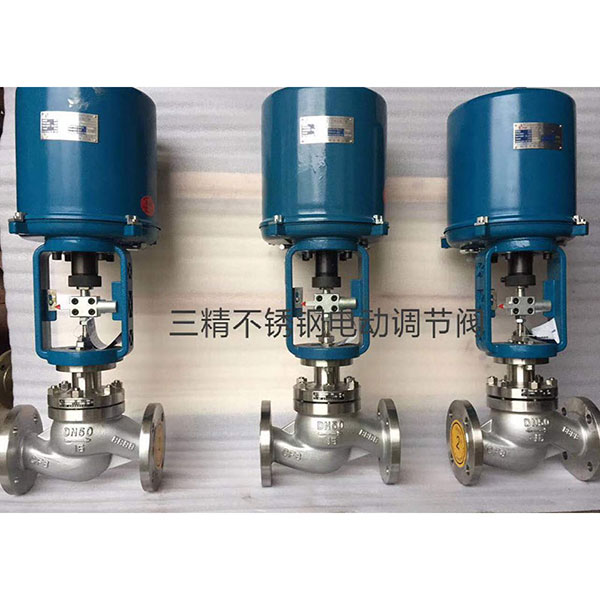

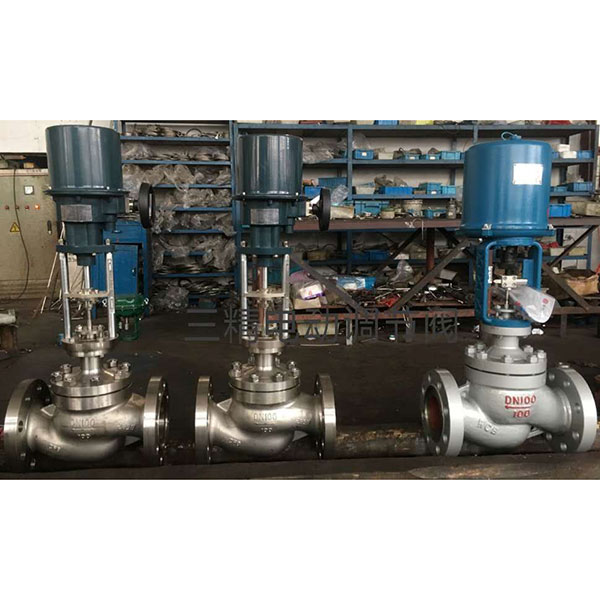

SZDLN电子式电动调节阀
  • SZDLN电子式电动调节阀
  • SZDLN电子式电动调节阀
  • SZDLN电子式电动调节阀
  • SZDLN电子式电动调节阀

SZDLN电子式电动调节阀

SZDLN电子式电动直通双座调节阀采用双导向结构,配用9610L系列电子式直行程电动执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、拆装方便等优点。

产品详情

电子式电动直通双座调节阀

电子式调节阀型号:SZDLN

电子式调节阀公称通径:25MM-400MM

电子式调节阀 使用压力:1.6MPA -10MPA

电子式调节阀连接方式:法兰连接

电子式调节阀 形式:电子式

电子式调节阀 主要功能:控制流量

电子式调节阀 介质:各种介质

电子式调节阀 材质:WCB铸钢   不锈钢

电子式调节阀标准:机械部标准或定做非标



SZDLN电子式电动调节阀产品概述:

SZDLN电子式电动直通双座调节阀采用双导向结构,配用9610L系列电子式直行程电动执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的确工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合SZDLN型电子式电动直通双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有N16、40、64;公称通径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

SZDLN电子式电动调节阀主要零件材料

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊

填料:聚四氟

乙烯、柔性石墨、不锈钢波纹管

垫片:聚胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

阀杆、推杆:2Cr13  Cr18Ni9Ti

衬套:2Cr13

 公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

400

 额定流量系数
 Kv

直线

12.1

19.4

30.3

48.3

75.9

121

193.6

302.5

484

759

1210

1936

2920

等百分比

11

17.6

27.5

44

69.3

110

176

275

440

693

1100

1760

2700

 额定行程L(mm)

16

25

40

60

120

 公称压力PN(MPa)

1.6、4.0、6.4

 固有流量特性

直线、等百分比

 固有可调比R

50:1

 信号范围(mA.DC)

0~10、4~20

 电源电压

220V、50Hz

 作用方式

故障时:全开、全闭、自锁位

 允许泄漏(1/h)

10-3×阀额定容量

工作温度
t( ℃)

常温型

-20~200、-40~250、-60~250

散热型

-40~450、-60~450

高温型

450~650

低温型

-60~-100、-100~-200、-200~250

调节阀订货须知

用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动(精度)压力/温度对应比,最大耐温,阀体材质开关状态(通断电),压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
