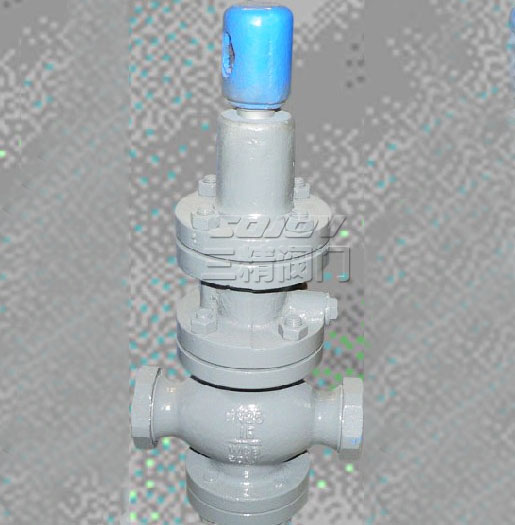

产品样本下载减压阀系列实物图产品小样图

下一个[200P水用减压阀,全铜减压阀]上一个：[Y42X弹簧薄膜式减压阀]

产品详情

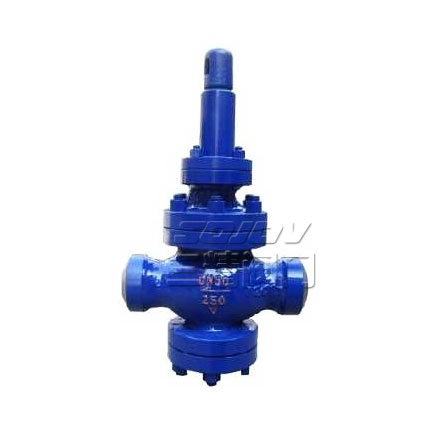

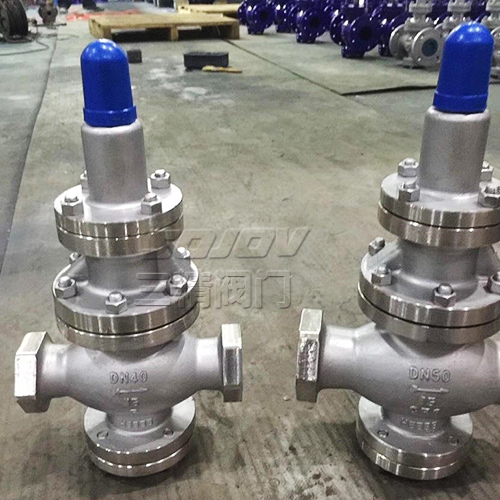

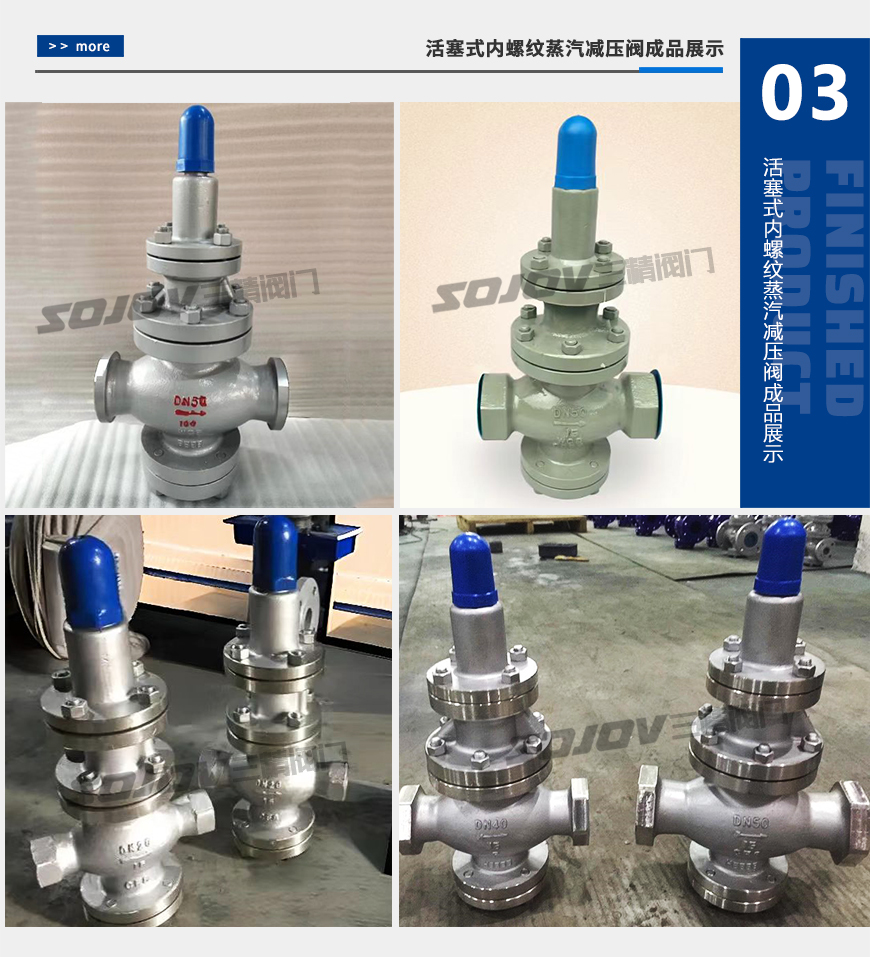

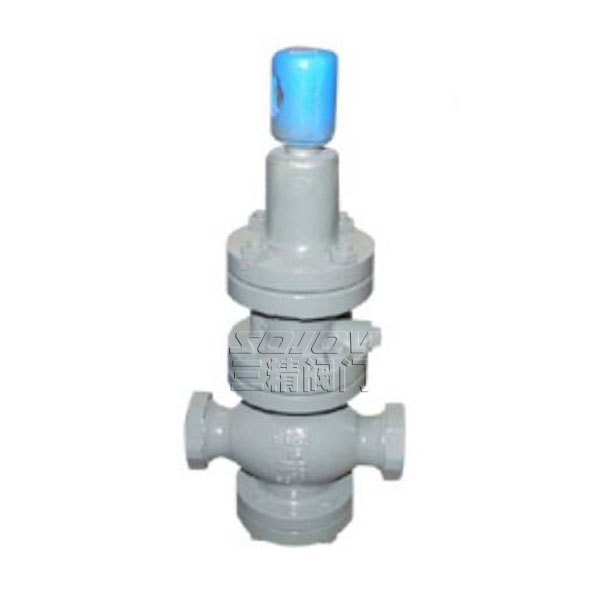

Y13H/Y内螺纹活塞式蒸汽减压阀

蒸汽减压阀型号：Y13H Y13Y	蒸汽减压阀公称通径：15MM-50MM	蒸汽减压阀使用压力：1.6MPA-10MPA
蒸汽减压阀连接方式：螺纹连接	蒸汽减压阀形式：弹簧式	蒸汽减压阀主要功能：起减压保护作用
蒸汽减压阀使用介质：蒸汽管道	蒸汽减压阀材质：铸钢.不锈钢,铬钼钢	蒸汽减压阀标准：机械部标准或定做非标

内螺纹活塞式蒸汽减压阀结构特点和用处

内螺纹活塞式蒸汽减压阀主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。内螺纹活塞式蒸汽减压阀主要用于蒸汽管路，起减压稳压作用。

内螺纹活塞式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)	1.6	2.5
壳体试验压力(Mpa)*	2.4	3.75
密封试验压力(Mpa)	1.6	2.5
最高进口压力(Mpa)	1.6	2.5
出口压力范围(Mpa)	0.1-1.0	0.1-1.6
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
最小压差	0.15	0.15
渗漏量	GB12245-1989

内螺纹活塞式蒸汽减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

内螺纹活塞式蒸汽减压阀流量系数(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

内螺纹活塞式蒸汽减压阀连接尺寸

公称通径DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

减压阀调压步骤

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开；

3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。

减压阀订货注意事项：

减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关.感谢您访问我们的网站【http://www.cnsjv.com】
