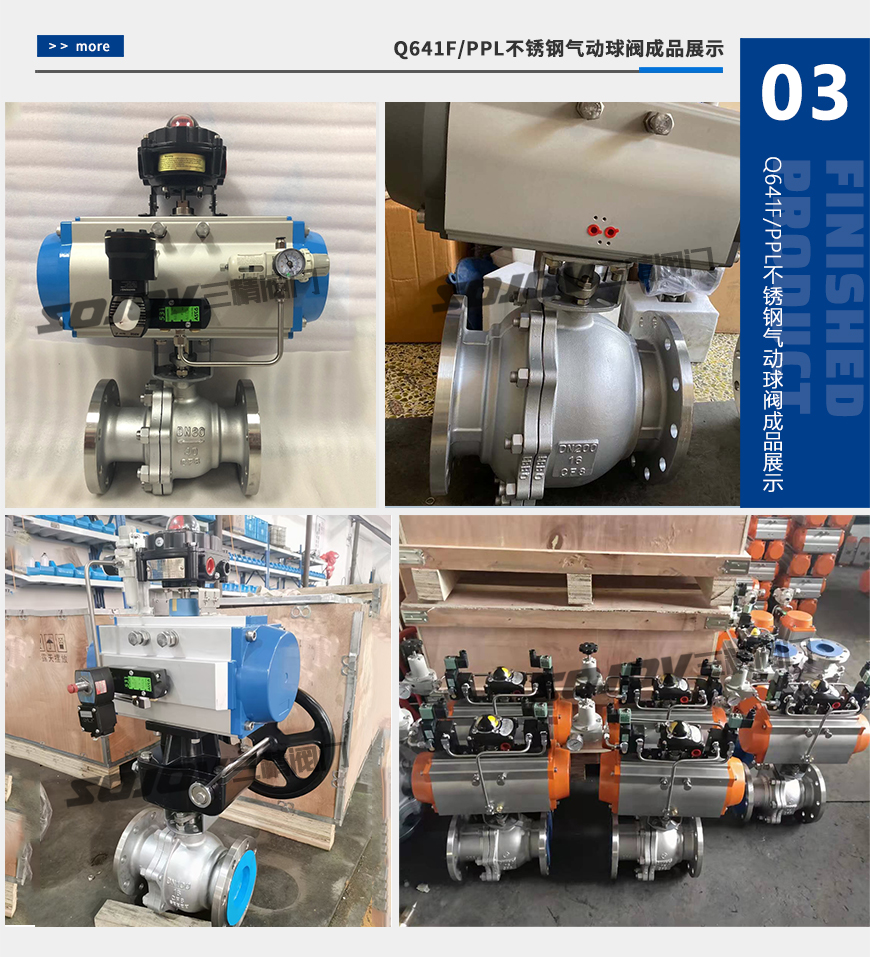

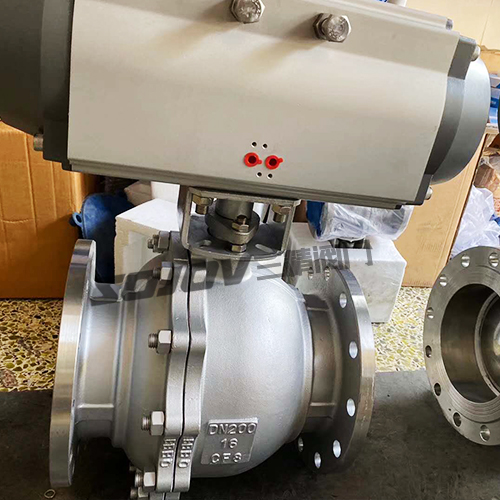

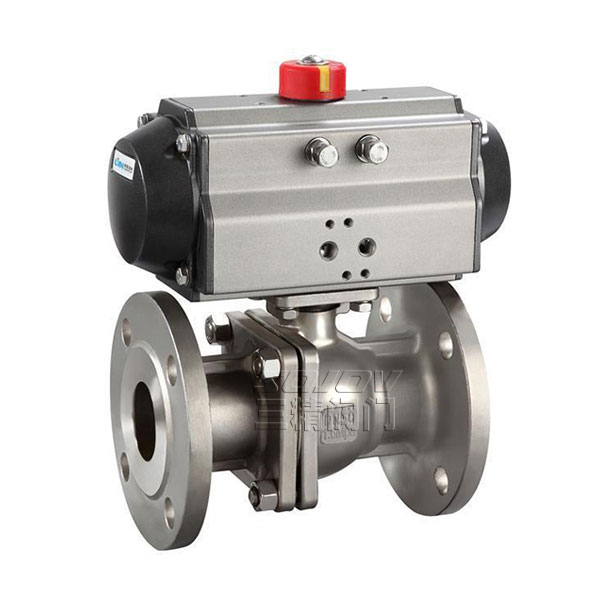

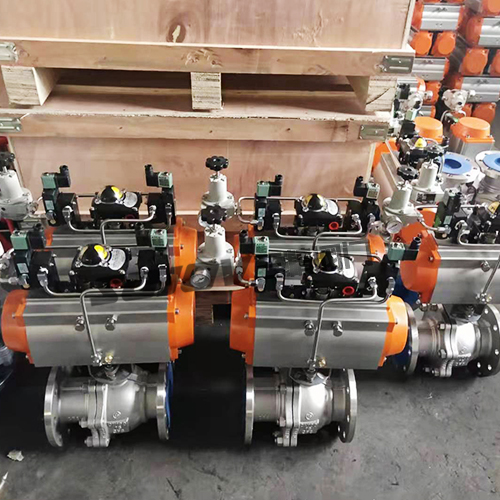

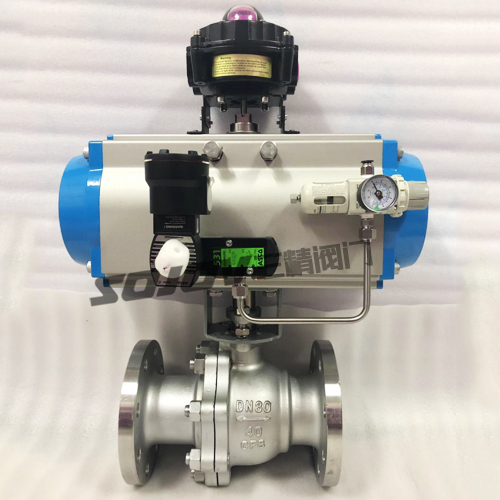

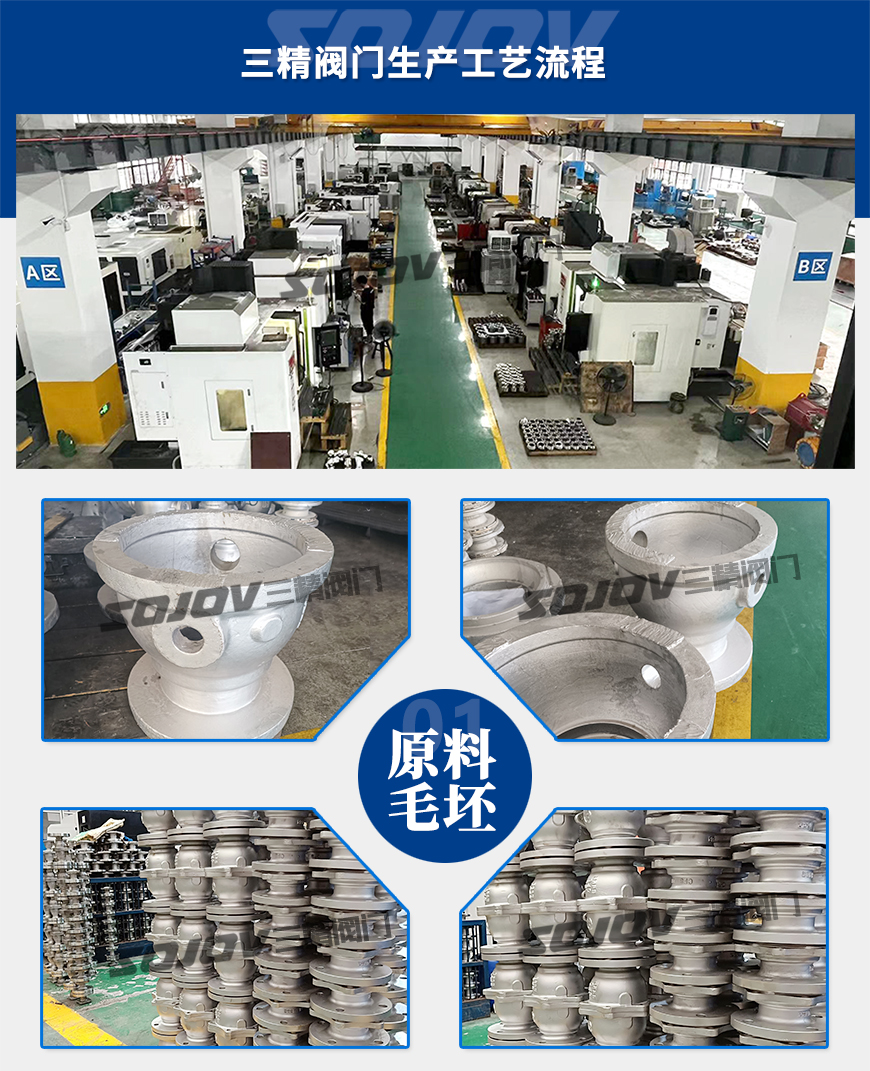

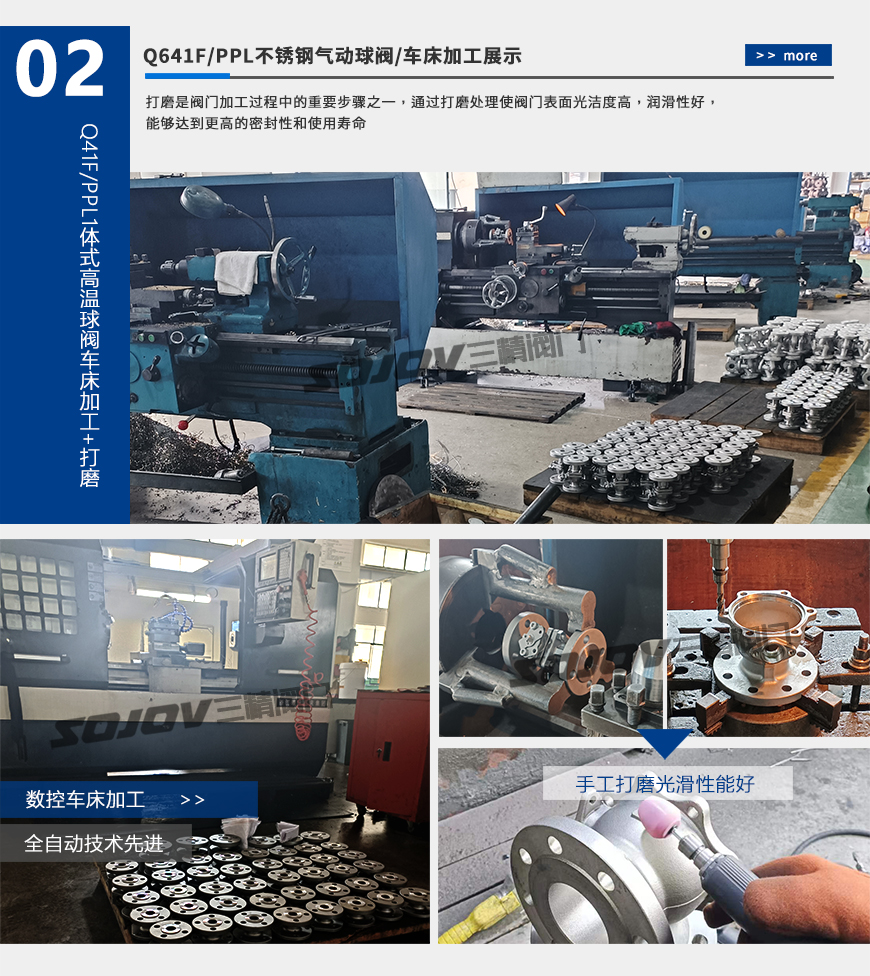

Q641F/PPL不锈钢气动球阀
型号：Q641F Q641H
通径：15MM-250MM
压力：1.6MPA -10MPA
连接方式：法兰连接
操作操作操作方式：电动气动
主要功能：起开关作用
使用介质：水.油品.蒸汽
材质：铸钢.不锈钢
气动标准：机械部标准或定做非标
产品详情
气动球阀产品介绍：
|
气动球阀型号：Q641F Q641H |
气动球阀 通径：15MM-250MM |
气动使用压力：1.6MPA -10MPA |
|
气动球阀 连接方式：法兰连接 |
气动球阀 操作操作操作方式：电动 |
气动主要功能：起开关作用 |
|
气动球阀使用介质：水.油品.蒸汽 |
气动球阀材质：铸钢.不锈钢 |
气动标准：机械部标准或定做非标 |
气动球阀概述：
Q641F气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。
产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
气动球阀性能参数:
| 公称通径DN(mm) | DN15～DN400 |
| 公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
| 介质温度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0 符合ANSIB16.104 5级标准 |
| 球体转角 | 90° |
| 阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
| 防爆级组 | dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
| 电磁阀电源 | 220VAC、24VDC |
| 气源压力 MPa | 0.4～0.7MPa |
| 固有可调比 R | 100:1 |
气动球阀流量特性Kv值:
|
公称通径 (DN) |
不同开度角下的Kv值 | ||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
| 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
| 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
气动球阀 主要外形尺寸:
| 公称通径DN(mm) | 尺寸(mm) | 执行器型号 | ||||||
| L | D | D1 | D2 | b | f | Z-Φd | ||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |
一、①气动球阀名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型④气动球阀的使用压力⑤
气动球阀的使用介质的温度。
二、若已经由设计单位选定三精阀门公司的气动球阀型号，请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
三精阀门售后服务承诺
对于贵公司在三精阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。
