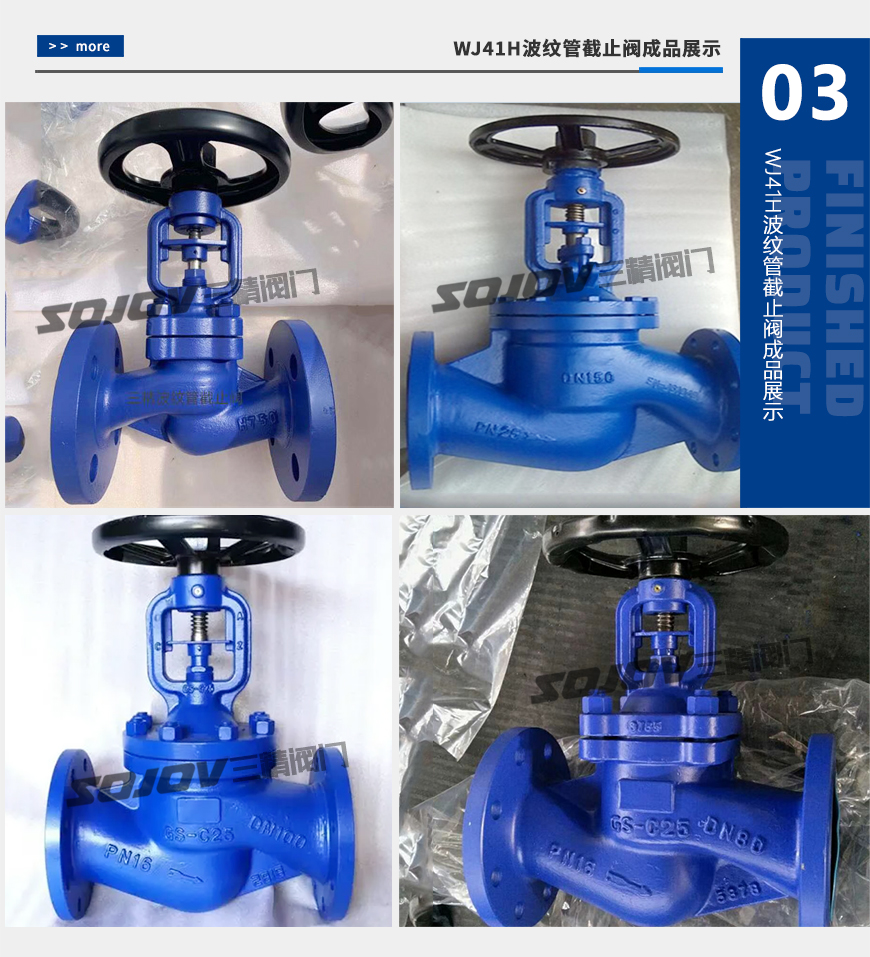

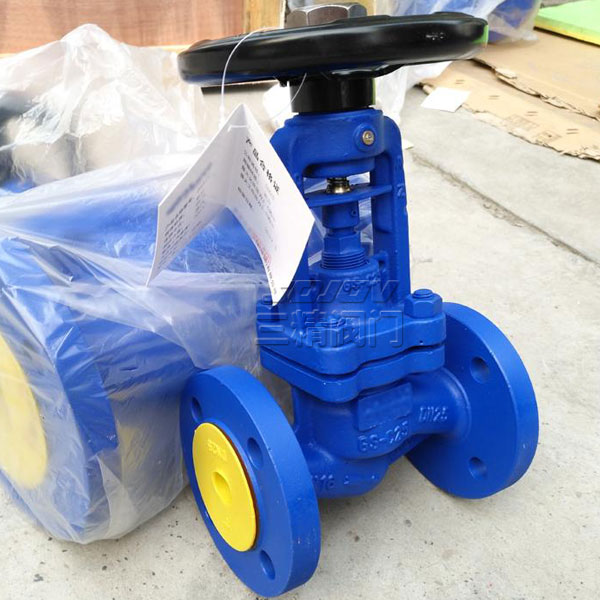

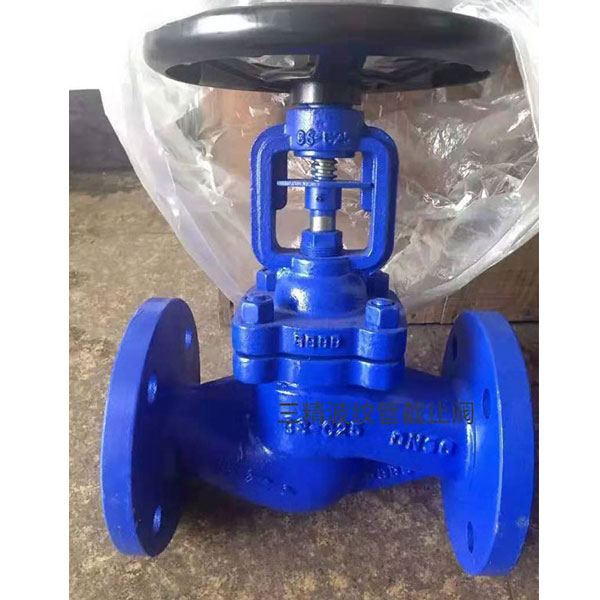

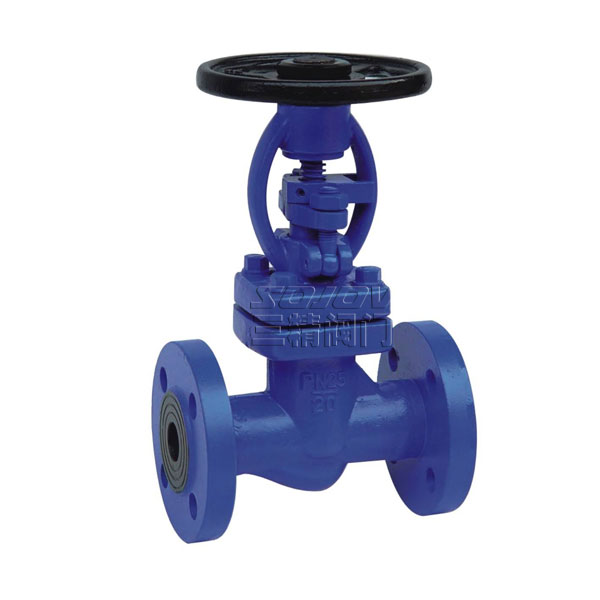

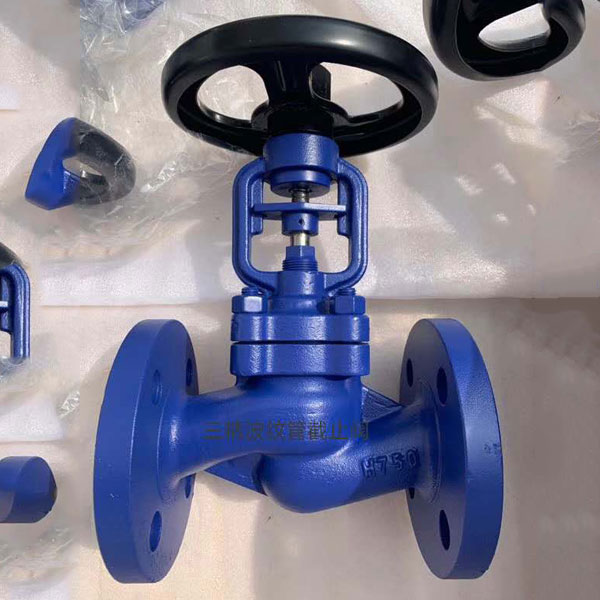

WJ41H波纹管截止阀
型号：WJ41H
口径：15MM-300MM
使用压力：1.6MPA -16MPA
连接方式：法兰连接
操作方式：手动
使用功能：起开关作用
使用介质：水.油品.蒸汽.耐腐蚀介质
材质：铸钢.不锈钢
制造标准：机械部标准或定做非标
产品详情
WJ41H波纹管截止阀概述：
波纹管截止阀是指安装在蒸汽管道上，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。是锅炉蒸汽最理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。
WJ41H波纹管截止阀工作原理：
蒸汽波纹管截止阀引进国外先进技术，采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，在高温情况下，阀杆不与介质接触，保证阀杆的零泄漏。
WJ41H波纹管截止阀主要零部件材质：
| 序号NO. | 名称part name | 材质material |
| 1 | 阀体body | WCB、F304、F316 |
| 2 | 阀瓣disc | 2CR13、F304、F316 |
| 3 | 轴销hinge pin | F304、F316 |
| 4 | 波纹管组件bellows combination | F304、F316L |
| 5 | 阀盖bonnet | WCB、F304、F316 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 压套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 阀杆螺母stem nut | 铜合金ZQA19-4 |
| 10 | 手轮hand wheel | 碳钢carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黄铜brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 双头螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 垫片gasket |
柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE |
| 16 | 阀杆stem | 2Cr13、F304、F316 |

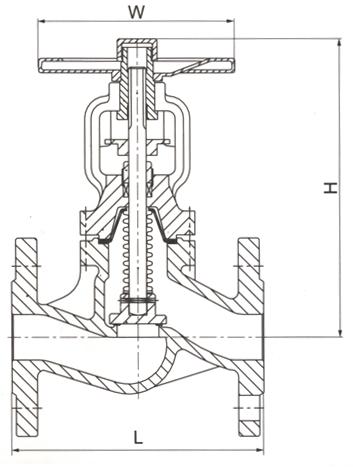

波纹管截止阀WJ41H-16
|
压力等级 pressure |
PN16 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量(kg)Weight | 4.5 | 4.8 | 5.5 | 7.8 | 9.5 | 12.7 | 18.6 | 23.5 | 39.5 | 56.8 | 76.1 | 115 | 237.2 | 399.5 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
波纹管截止阀WJ41H-25
|
压力等级 pressure |
PN25 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量(kg)Weight | 4.5 | 4.8 | 5.5 | 8 | 9.8 | 13 | 19.2 | 24.3 | 43.7 | 57.9 | 81.6 | 137 | 288.1 | 420 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
波纹管截止阀WJ41H-4
|
压力等级 pressure |
PN40 | |||||||||||||
| 口径size | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 205 | 205 | 217 | 230 | 235 | 240 | 285 | 310 | 370 | 430 | 445 | 560 | 695 | 740 |
| W | 140 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 350 | 450 | 520 | 520 |
| 重量(kg)Weight | 4.5 | 4.8 | 5.5 | 8.3 | 10.5 | 13.6 | 20.5 | 25.6 | 46.1 | 61.2 | 85 | 159 | 308.5 | 445 |
| 行程h | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
|
波纹管截止阀型号：WJ41H |
波纹管截止阀口径：15MM-300MM |
波纹管截止阀使用压力：1.6MPA -16MPA |
|
波纹管截止阀连接方式：法兰连接 |
波纹管截止阀操作方式：手动 |
波纹管截止阀使用功能：起开关作用 |
|
波纹管截止阀使用介质：水.油品.蒸汽.耐腐蚀介质 |
波纹管截止阀材质：铸钢.不锈钢 |
波纹管截止阀制造标准：机械部标准或定做非标 |
波纹管截止阀产品特点
密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长
阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能
零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要
阀芯可根据需要做承切断型和调节型
波纹管截止阀执行标准
结构形式：BB-BG-0S&Y
设计标准：GB12235
结构长度：GB12221
连接法兰：GB9113、JB/T79、HG20596
试验和检验：JB/T9092、GB/T13927
波纹管截止阀性能参数
|
型号
|
WJ41H-16C
|
WJ41H-25C
|
WJ41W-16P
|
WJ41W-25P
|
|
|
工作压力（MPa）
|
1.6
|
2.5
|
1.6
|
2.5
|
|
|
适用温度（℃）
|
≤425
|
≤150（保温夹套）
|
|||
|
适用介质
|
无腐蚀性介质
|
腐蚀性介质
|
|||
|
材料
|
阀体、阀盖、闸板
|
碳素钢
|
铬镍钛不锈钢
|
||
|
阀杆
|
铬不锈钢
|
铬镍钛不锈钢
|
|||
|
密封面
|
铬不锈钢或碳钢堆焊硬质合金
|
铬镍钛不锈钢
|
|||
|
填料
|
柔性石墨或夹不锈钢丝柔性石墨
|
柔性石墨或夹不锈钢丝柔性石墨
|
|||
|
波纹管
|
奥氏体不锈钢
|
奥氏体不锈钢
|
|||
截止阀订货主要事项：
截止阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时截止阀 阀体材质转动方式（手柄/蜗轮）内部阀体结构截止阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com】
