HQ45X微阻球形止回阀
  • HQ45X微阻球形止回阀
  • HQ45X微阻球形止回阀
  • HQ45X微阻球形止回阀
  • HQ45X微阻球形止回阀

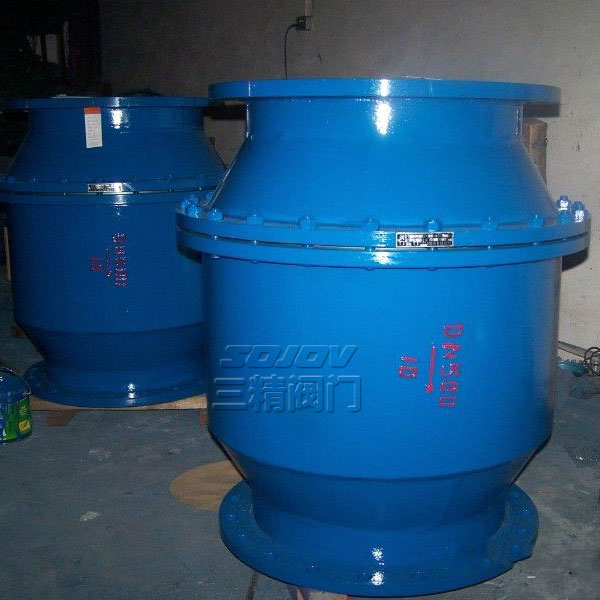

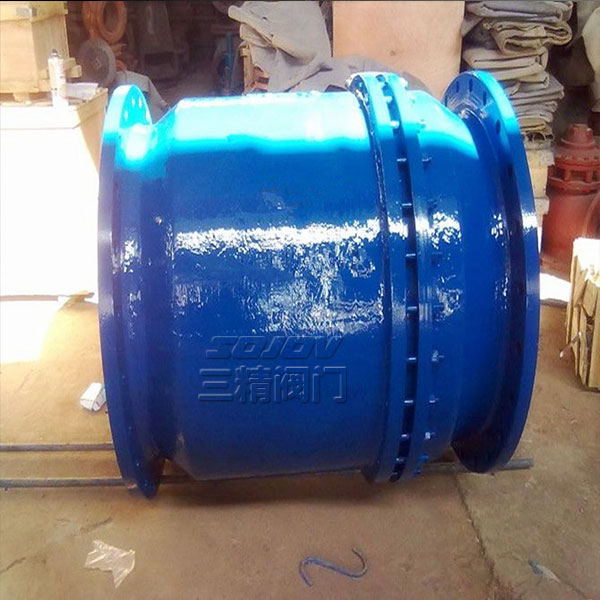

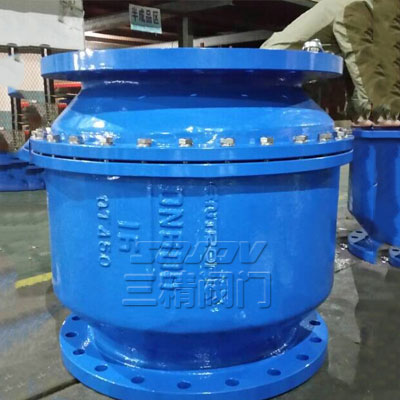

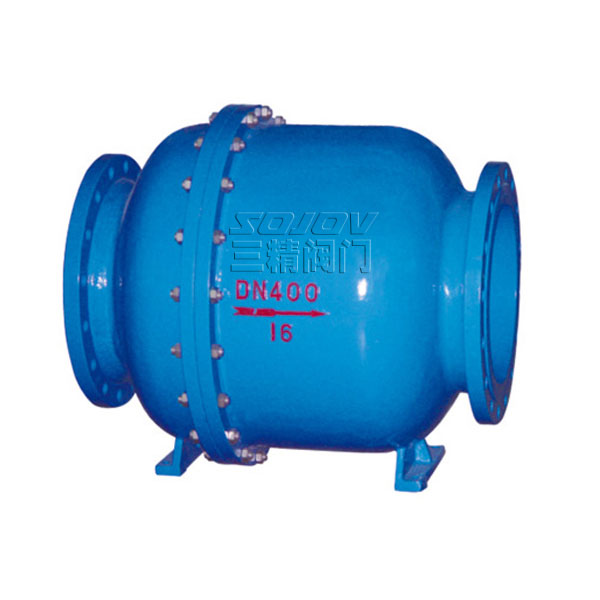

HQ45X微阻球形止回阀

型号:HQ45X

公称通径:50MM-1200MM

使用压力:1.6MPA -2.5MPA

连接方式:法兰连接

形式:自动

主要功能:防止介质回流

使用介质:水系统

材质:铸铁 铸钢

标准:机械部标准或定做非标

产品详情

微阻球形止回阀

微阻球形止回阀 型号:HQ45X

微阻球形止回阀  公称通径:50MM-1200MM

微阻球形止回阀 使用压力:1.6MPA -2.5MPA

微阻球形止回阀 连接方式:法兰连接

微阻球形止回阀 形式:自动

微阻球形止回阀 主要功能:防止介质回流

微阻球形止回阀  使用介质:水系统

微阻球形止回阀 材质:铸铁  铸钢

微阻球形止回阀 标准:机械部标准或定做非标

微阻球形止回阀概述

微阻球形止回阀 采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。

微阻球形止回阀主要技术参数

公称压力:1.0~1.6MPa   公称通经:50~1000mm   适用介质:水及弱腐蚀性流体   适用温度:0~80℃法兰标准:GB/T 17241.6 GB/T 9113    试验标准: GB/T 13927 AP1598

微阻球形止回阀主要零部件材料

零件名称 阀体 阀瓣 阀座 弹簧
材料 铸铁、球铁、铸钢 铸铜、不锈钢 铜、不锈钢

不锈钢

微阻球形止回阀主要外形连接尺寸

DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 203 216 241 292 330 356 495 622 698 781 914 978 978 1295 1448 1600 1760 1900
H 180 210 225 245 280 320 380 450 470 500
H1             510 570 640 715 815 825 980 1155 1260 1350 1660 1700

三精公司订货须知

一、①微阻球形止回阀产品名称与型号②微阻球形止回阀口径③微阻球形止回阀是否带附件以便我们的为您正确选型④微阻球形止回阀的使用压力⑤微阻球形止回阀的使用介质的温度。

二、若已经由设计单位选定三精公司的微阻球形止回阀 型号,请按微阻球形止回阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精公司专家为您审核把关。

感谢您访问我们的网站【http://www.cnsjv.com三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
