您当前位置：网站首页 >> 产品中心 >> 旋塞阀系列 >> X14T-1.0三通铜芯内螺纹旋塞阀

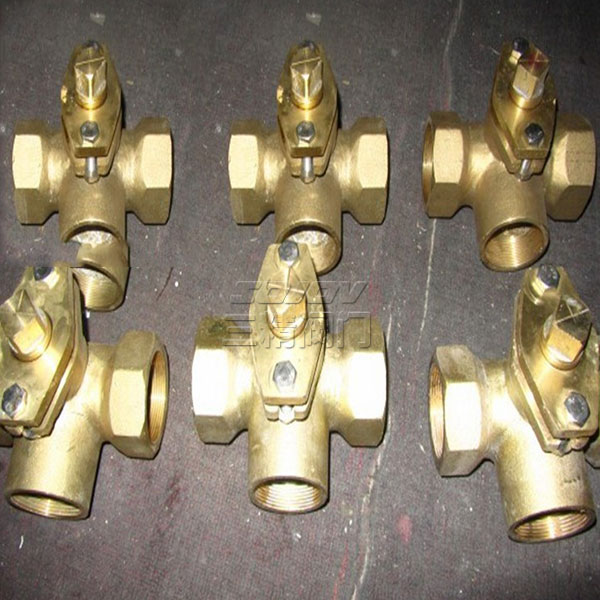

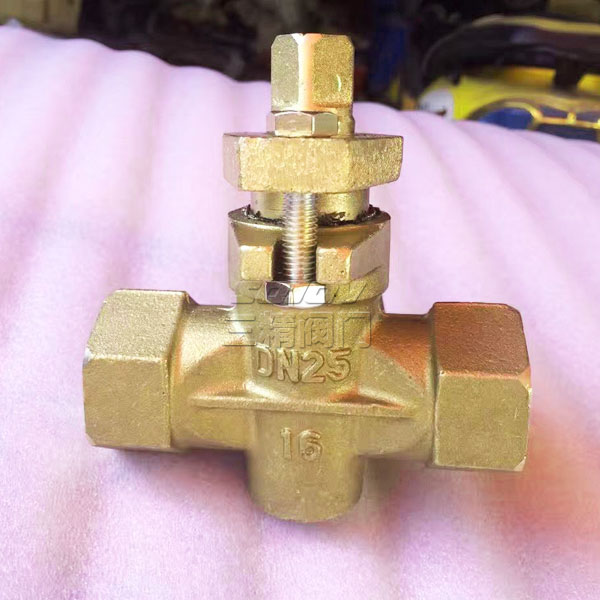

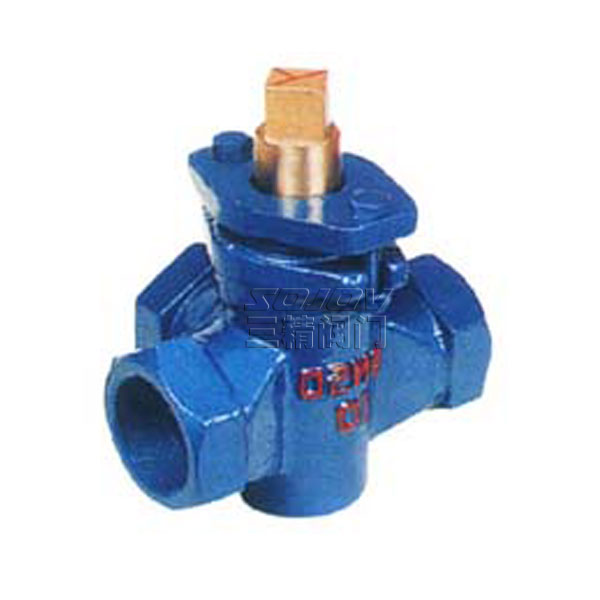

X14T-1.0三通铜芯内螺纹旋塞阀
X14T-1.0三通铜芯内螺纹旋塞阀的适用介质：水、蒸汽、油品；介质温度（℃）≤100
产品详情
三通铜芯内螺纹旋塞阀
三通铜芯内螺纹型号规格
|
型号
|
公称压力
PN（MPa） |
试验压力PS（MPa）
|
适用介质
|
工作温度（℃）
|
|
|
壳体
|
密封
|
||||
|
X14T-1.0
|
1.0
|
1.5
|
1.1
|
水、蒸汽、油品
|
≤100
|
三通铜芯内螺纹尺寸表
|
公称通径
DN（mm） |
管螺纹
G |
尺寸（mm）
|
|||
|
H
|
L
|
h
|
□S
|
||
|
15
|
1/2
|
117
|
85
|
30
|
12
|
|
20
|
3/4
|
126
|
90
|
34
|
16
|
|
25
|
1
|
160
|
110
|
42
|
18
|
|
32
|
11/4
|
176
|
130
|
48
|
18
|
|
40
|
11/2
|
210
|
150
|
64
|
26
|
|
50
|
2
|
238
|
170
|
76
|
28
|
|
65
|
21/2
|
250
|
220
|
80
|
30
|
|
80
|
3
|
340
|
250
|
115
|
38
|
|
100
|
4
|
350
|
300
|
125
|
42
|
三通铜芯内螺纹旋塞阀的主要零件
|
零件名称
|
阀体
|
塞子
|
填料压盖
|
填料
|
|
X14T-1.0
|
铸铁
|
铸铜
|
铸铁
|
油浸石棉盘根
柔性石墨 |
