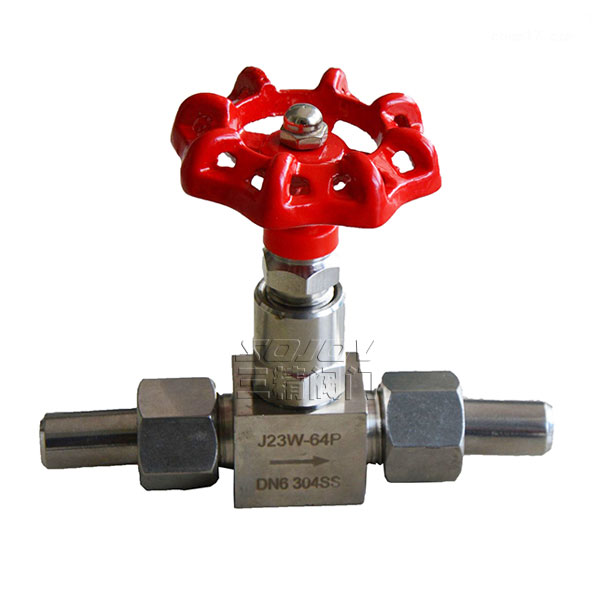

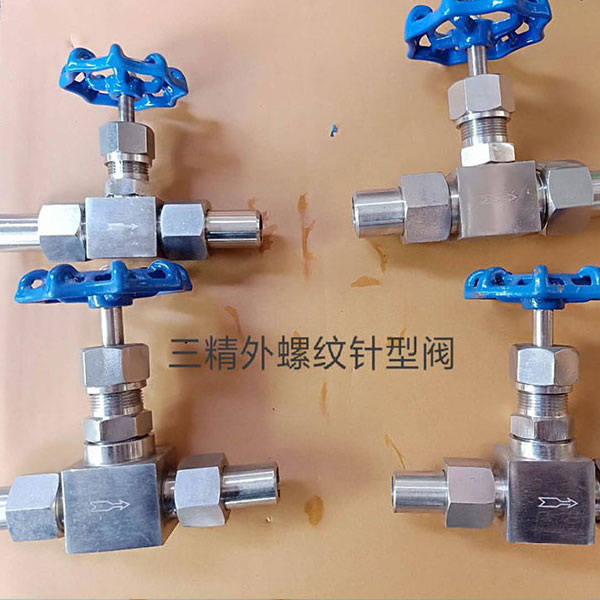

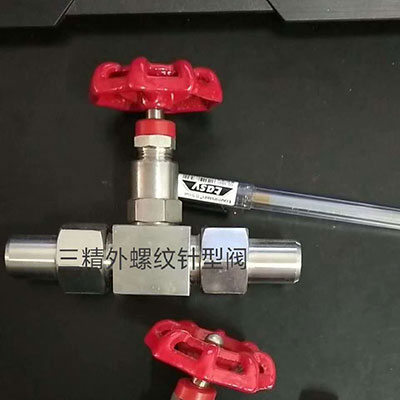

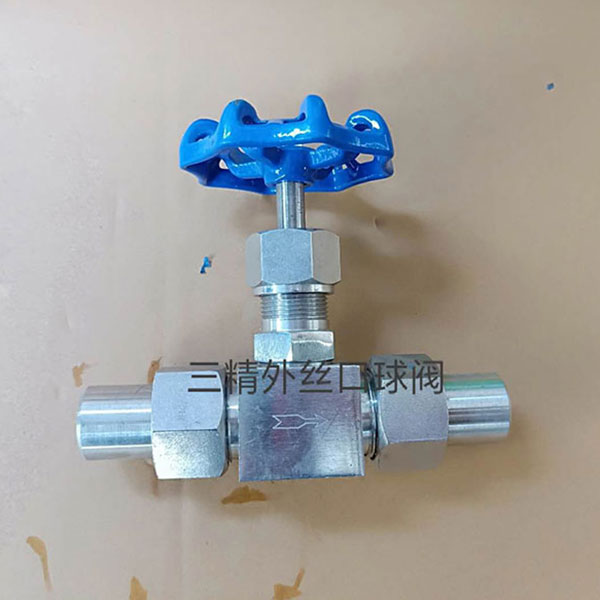

J23(21)W-16-320型外螺纹针型阀
  • J23(21)W-16-320型外螺纹针型阀
  • J23(21)W-16-320型外螺纹针型阀
  • J23(21)W-16-320型外螺纹针型阀
  • J23(21)W-16-320型外螺纹针型阀

J23(21)W-16-320型外螺纹针型阀

外螺纹针型阀产品名称与型号②外螺纹针型阀口径③外螺纹针型阀是否带附件以便我们的为您正确选型④外螺纹针型阀的使用压力⑤外螺纹针型阀的使用介质的温度。

产品详情

外螺纹针型阀参数

外螺纹针型阀设计制造:GB/T   12224-1989      JB/T      7747-1995

外螺纹针型阀连接形式:对焊式管接头

外螺纹针型阀结构特征:锥面密封;浮动阀瓣

外螺纹针型阀阀门检验和试验:GB/T  13927-1992

外螺纹针型阀材料: 碳钢按GB/T  12228-1989的规定   不锈钢GB/T    1220-1989的规定

外螺纹针型阀性能规范

试验项目
压力值
公称压力
32
壳体试验
48
密封试验
35.5
气压试验
19.2
适用温度
≤425°C
适用介质
水、蒸气、油品等

外螺纹针型阀主要零件材料

型号
阀体
接头
阀杆
螺帽
填料
J21W-320
20#
20#
2Cr13
20#
PTFE
J21W-320P
SS304
SS304
SS304
SS304

外螺纹针型阀尺寸表

规格
M
ø
L1
L
H
D0
重量(KG)
DN6
M20×1.5
ø14×4
66
140
96
63
0.85
DN10
M24×1.5
ø18×4
78
160
115
78
1.1
DN15
M30×2
ø22×4
94
180
122
100
2.0
DN20
M36×2
ø28×4
108
220
156
110
3.5
DN25
M39×2
ø33×4
110
230
170
140
4.3

三精阀门公司订货须知:

一、①外螺纹针型阀产品名称与型号②外螺纹针型阀口径③外螺纹针型阀是否带附件以便我们的为您正确选型④外螺纹针型阀的使用压力⑤外螺纹针型阀的使用介质的温度。二、若已经由设计单位选定三精公司的外螺纹针型阀型号,请按外螺纹针型阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjfm.cn/三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
