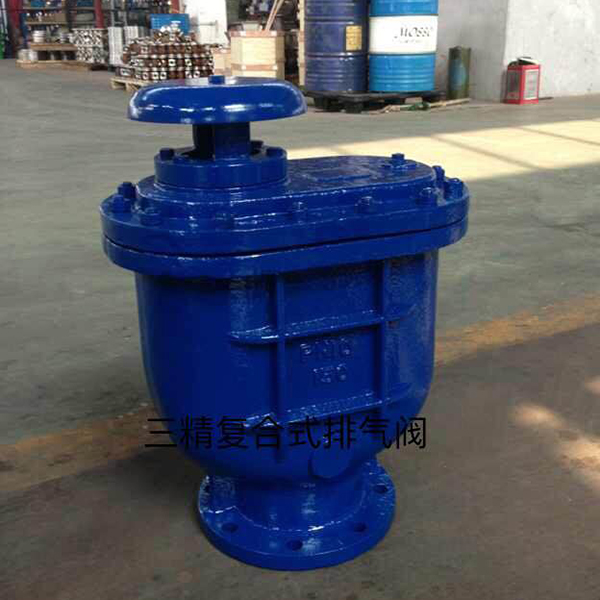

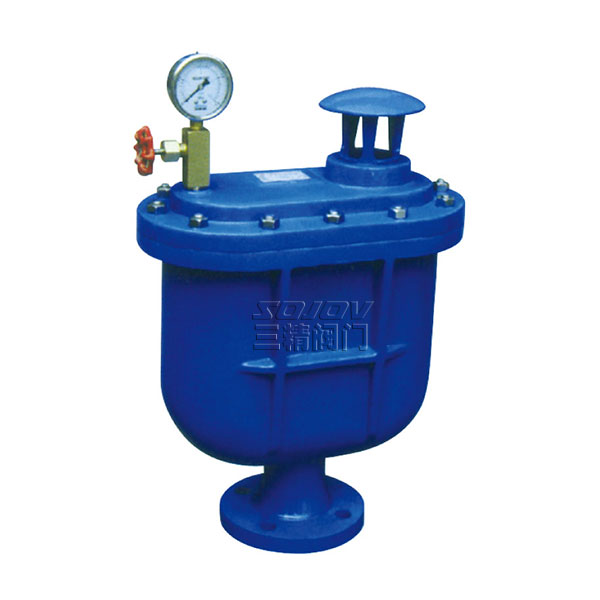

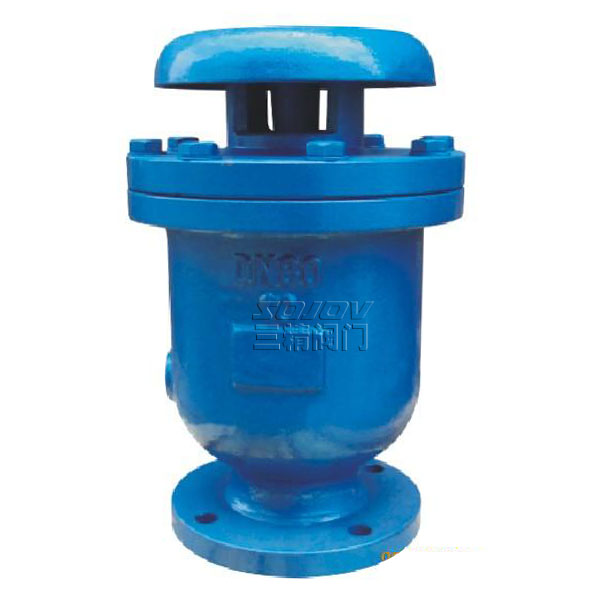

CARX复合排气阀
品牌：三精阀门
产品名称：复合式排气阀
产品型号：CARX
公称压力：1.0-1.6Mpa
公称通径：DN25-32mm为螺纹连接DN50-200mm为法兰连接
适用介质：水、油等腐蚀性流体
产品详情
CARX复合式排气阀概述：
CARX复合式排气阀阀体为圆桶状，CARX复合式排气阀内件包括不锈钢球、阀杆及阀瓣。CARX复合式排气阀安装在泵出口处或送配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，CARX复合式排气阀迅速吸入外界空气，以防止管线因负压而损坏。
CARX复合式排气阀的作用原理：
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气;当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。
CARX复合式排气阀的用途：
CARX复合式排气阀用于供热、采暖及空气调节管网系统，尤其适用于逐年并网的系统，并网后对系统平衡重作一次调试，即使管路重新实现水利平衡，并具有排污，流量测量和截止功能，介质应从较短的那端法兰进入。
CARX复合式排气阀主要零件材料
| 零件名称 | 阀体、阀盖 | 浮球 | 杠杆架 | 杠杆 | 塞头 |
| 材料 | 球墨铸铁、铸铁 | 不锈钢 | 不锈钢 | 铝青铜 | 铝青铜 |
CARX复合式排气阀性能参数
产品名称：复合式排气阀
产品型号：CARX
公称压力：1.0-1.6Mpa
公称通径：DN25-32mm为螺纹连接DN50-200mm为法兰连接
适用介质：水、油等腐蚀性流体
CARX复合式排气阀外形和连接尺寸
| DN(mm) | 25 | 32 | 50 | 65 | 80 | 100 | 150 | 200 |
| L | 280 | 280 | 360 | 360 | 400 | 465 | 537 | 537 |
| L1 | 176 | 176 | 208 | 208 | 244 | 275 | 332 | 332 |
| H | 330 | 330 | 475 | 475 | 552 | 623 | 686 | 686 |
