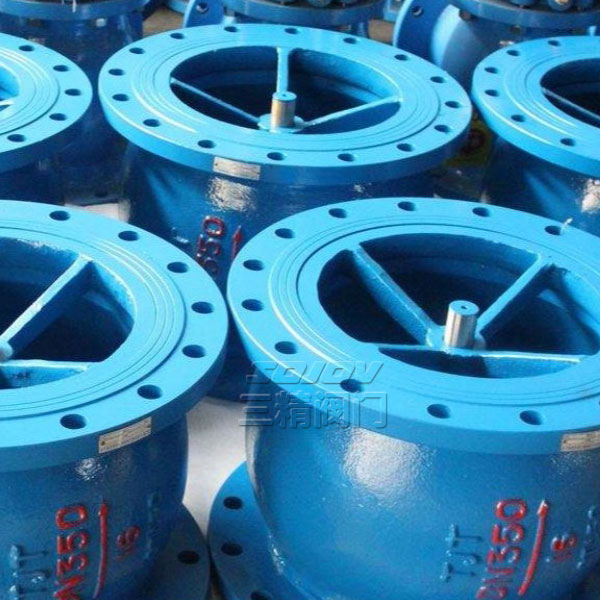

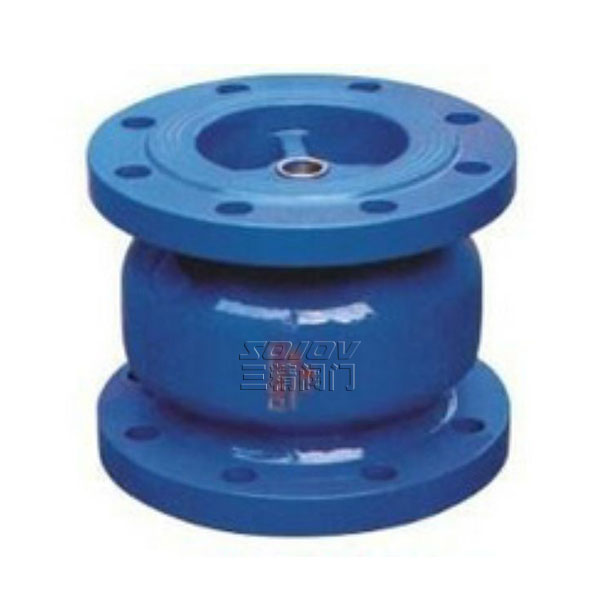

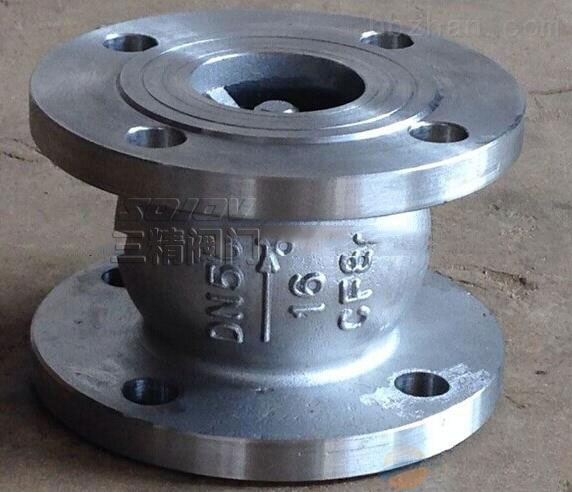

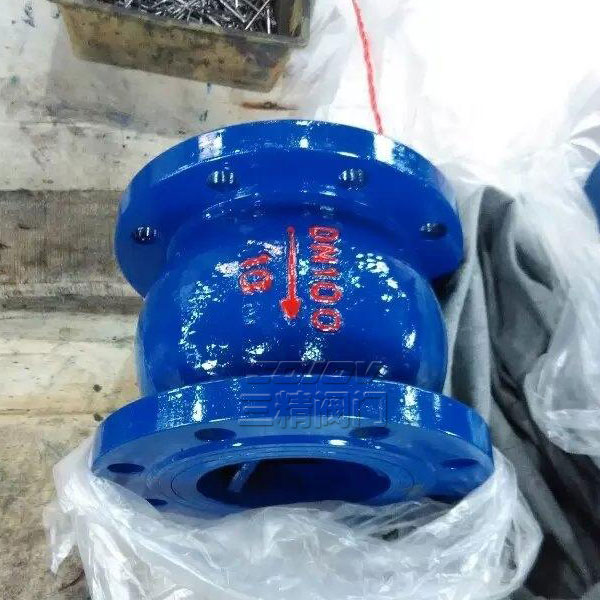

SCKV缓冲塞阀
SCKV系列缓冲塞阀与排气阀配套使用,缓冲塞阀安装在排气阀进口处,用在管线送水时产生的突压及大量冲击上,防止排气时的大量喷水及有效减缓对于排气阀内部的冲击,以延长排气阀的寿命,具有缓冲功能而不影响排气和吸气等特点。特别适用于对水泵启动频繁的情况,与排气阀一起配套使用。
产品详情
SCKV缓冲塞阀概述
SCKV系列缓冲塞阀与排气阀配套使用,缓冲塞阀安装在排气阀进口处,用在管线送水时产生的突压及大量冲击上,防止排气时的大量喷水及有效减缓对于排气阀内部的冲击,以延长排气阀的寿命,具有缓冲功能而不影响排气和吸气等特点。特别适用于对水泵启动频繁的情况,与排气阀一起配套使用。
SCKV缓冲塞阀技术参数
1.工作压力:1.0Mpa
2.介质:清水
3.使用温度:≤80℃
4.阀体材质:HT200
5.阀杆:304不锈钢
6.浮桶:304不锈钢
7.浮桶支架:球墨铸铁
SCKV缓冲塞阀外形尺寸
公称通径 DN(mm) |
PN(Mpa) |
D1 |
D2 |
L |
Z-∮19 |
50 |
1.0 |
125 |
160 |
140 |
4-19 |
1.6 |
125 |
160 |
4-19 |
||
80 |
1.0 |
160 |
195 |
160 |
8-19 |
1.6 |
160 |
195 |
8-19 |
||
100 |
1.0 |
180 |
215 |
200 |
8-19 |
1.6 |
180 |
215 |
8-19 |
||
150 |
1.0 |
240 |
280 |
260 |
8-23 |
1.6 |
240 |
280 |
8-23 |
||
200 |
1.0 |
295 |
335 |
300 |
8-23 |
1.6 |
295 |
335 |
12-23 |
||
250 |
1.0 |
350 |
390 |
350 |
12-23 |
1.6 |
355 |
390 |
12-28 |
||
300 |
1.0 |
400 |
440 |
370 |
12-23 |
1.6 |
410 |
460 |
12-28 |
||
350 |
1.0 |
515 |
565 |
500 |
12-28 |
1.6 |
- |
580 |
16-31 |
