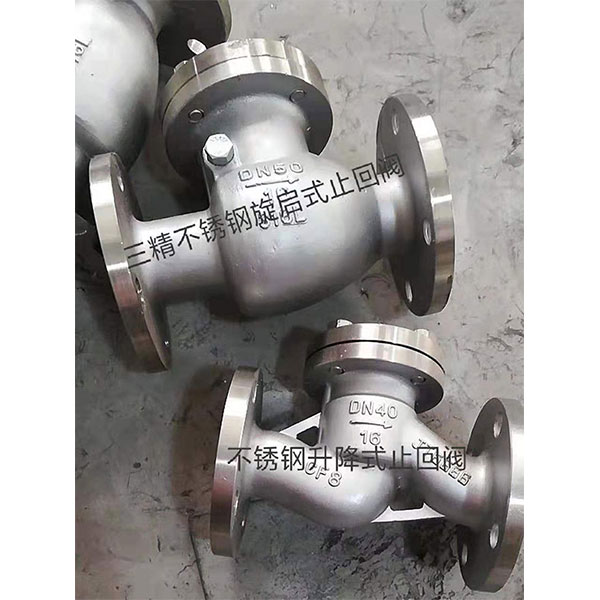

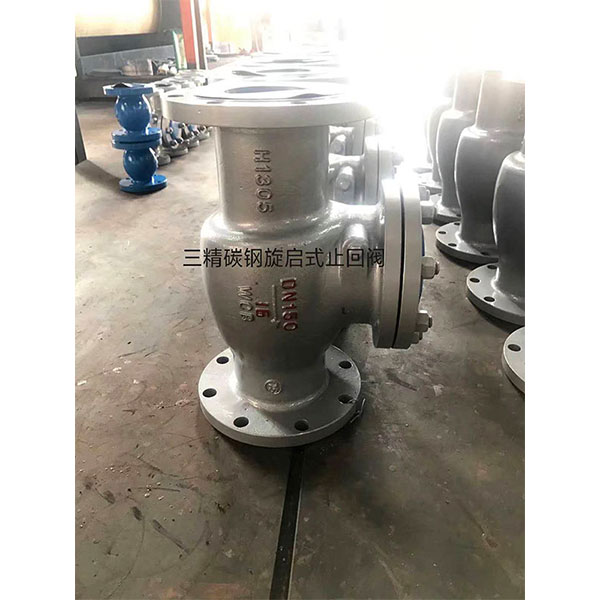

H44H旋启式止回阀
型号：H44H
公称通径：40MM-500MM
使用压力：1.6MPA -10MPA
连接方式：法兰连接
形式：自动
主要功能：防止介质回流
使用介质：水 油品 蒸汽
材质： 铸钢 不锈钢
标准：机械部标准或定做非标

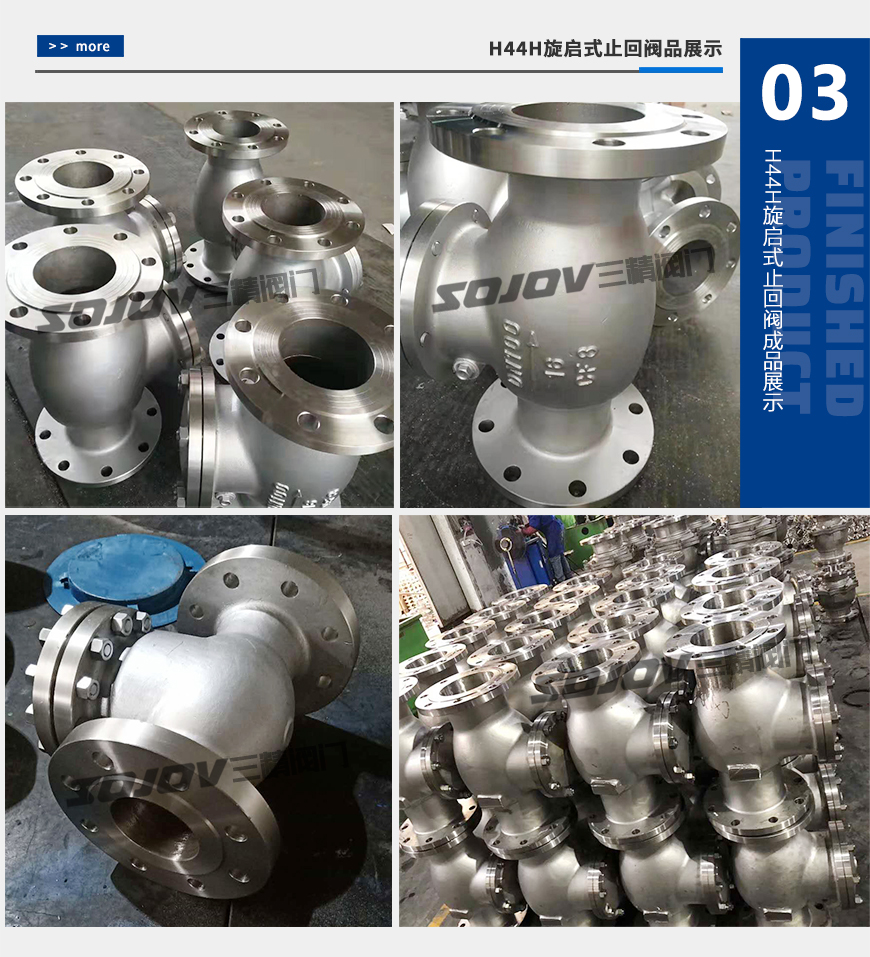

产品详情
旋启式止回阀参数
|
旋启式止回阀型号：H44H |
旋启式止回阀 公称通径：40MM-500MM |
旋启式止回阀使用压力：1.6MPA -10MPA |
|
旋启式止回阀 连接方式：法兰连接 |
旋启式止回阀 形式：自动 |
旋启式止回阀 主要功能：防止介质回流 |
|
旋启式止回阀 使用介质：水 油品 蒸汽 |
旋启式止回阀 材质： 铸钢 不锈钢 |
旋启式止回阀 标准：机械部标准或定做非标 |
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管睡上，只允许介质向一个方向流动，以防止发生事故。止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
旋启式止回阀用途及特点

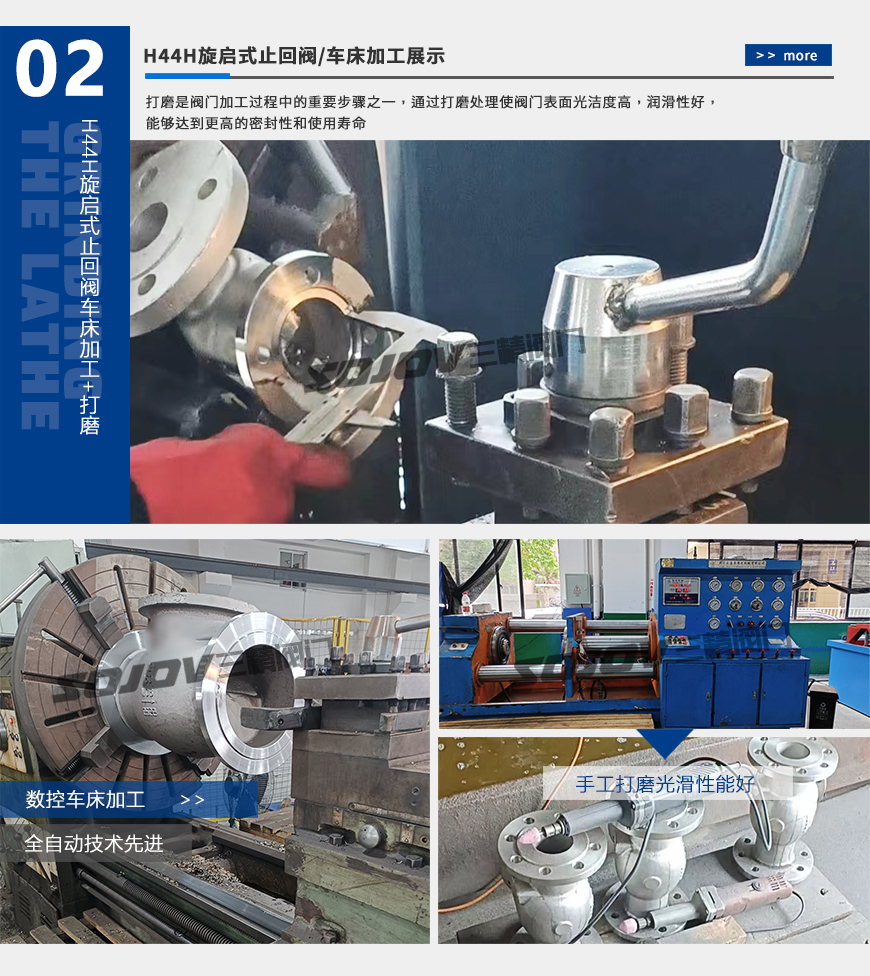

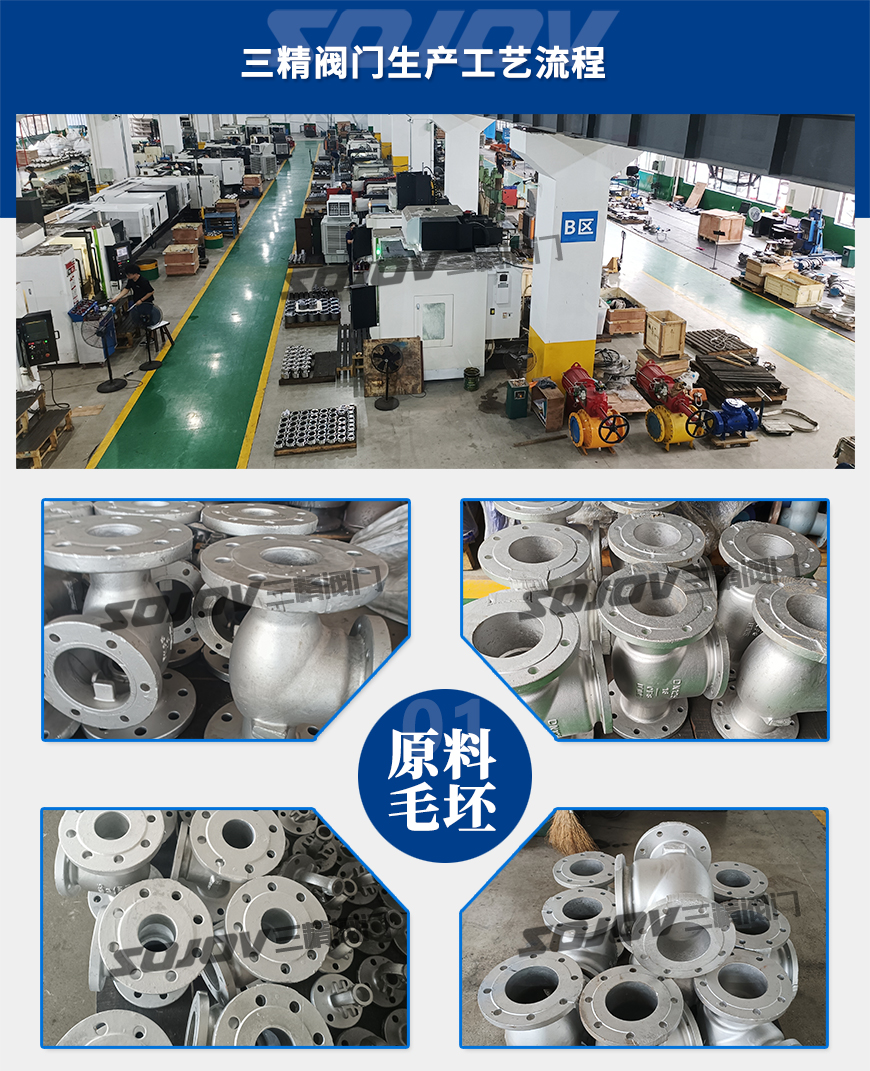

H44H/W旋启式止回阀严格按GB12236 标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
旋启式止回阀主要性能规范
|
试验压力 |
公称压力（MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
壳体试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
阀体材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作温度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
水、蒸汽 |
水、蒸汽 |
旋启式止回阀执行标准
设计制造：GB12236 结构长度：GB12221 连接法兰：JB/T79-1994 试验与检验：JB/T9092-1999
旋启式止回阀主要连接尺寸
|
公称通径 |
PN1.6/2.5MPa |
PN4.0MPa |
PN6.4/10.0MPa |
|||||
|
L |
H |
L |
H |
L |
H |
|||
|
系列1 |
系列2 |
系列1 |
系列2 |
|||||
|
DN40 |
200 |
200 |
130 |
200 |
200 |
130 |
260 |
160 |
|
DN50 |
230 |
230 |
135 |
230 |
230 |
135 |
300 |
170 |
|
DN65 |
290 |
290 |
145 |
290 |
290 |
145 |
340 |
180 |
|
DN80 |
310 |
310 |
175 |
310 |
310 |
175 |
380 |
245 |
|
DN100 |
350 |
350 |
200 |
350 |
350 |
200 |
430 |
290 |
|
DN125 |
400 |
400 |
255 |
400 |
400 |
255 |
500 |
320 |
|
DN150 |
480 |
480 |
320 |
480 |
480 |
320 |
550 |
360 |
|
DN200 |
495 |
550 |
380 |
533 |
550 |
380 |
650 |
430 |
|
DN250 |
622 |
650 |
440 |
622 |
650 |
440 |
775 |
505 |
|
DN300 |
698 |
750 |
480 |
711 |
750 |
520 |
900 |
555 |
|
DN350 |
787 |
850 |
530 |
838 |
850 |
540 |
1025 |
595 |
|
DN400 |
864 |
950 |
560 |
864 |
950 |
590 |
1150 |
680 |
|
DN450 |
978 |
1050 |
620 |
978 |
1050 |
650 |
1275 |
780 |
|
DN500 |
978 |
1150 |
655 |
978 |
1150 |
720 |
1400 |
970 |
