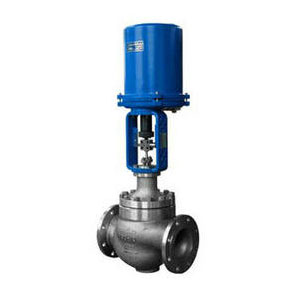

ZDLM电动笼式调节阀
品牌：三精阀门
阀门型号：ZDLM
通径规格：DN25～DN300mm
结构形式：直通铸造球型阀
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
公称压力：PN16、PN40、PN64
适用温度：-17℃-450℃(具体见产品详情)
应用范围：气体、液体、蒸汽等介质
产品特点：不平衡力小，可调比大，振动小，互换性好
产品详情

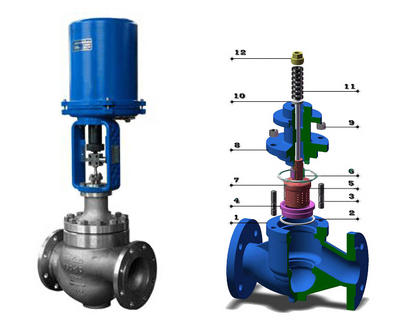

电动笼式调节阀概述
电动笼式调节阀是一种压力平衡式调节阀，阀体内部采用套筒导向的先导式阀芯，阀芯上开有平衡孔，减小不平衡力，可调比大，振动小，互换性好，可适用于大部分单、双座阀的应用场合，但不适用于有颗粒及较脏污介质，是使用最为广泛的一种控制阀类型。
电动笼式调节阀特点
电动笼式调节阀上开有窗口用于决定流量与流量特性，独特的对称多孔笼式阀瓣，更加有效的控制噪音及气蚀，不但适合更多要求苛刻的工况，更可量身定做各种流量系数，满足客户更家细致的工艺要求，广泛使用控制气体、液体、蒸汽等介质。
电动笼式调节阀参数
| 阀体 | |||
| 形 式 | 直通铸造铁球型阀 | ||
| 公称通径 | 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm | ||
| 公称压力 | PN16、40、64bar | ||
| 法兰标准 | JB/T79.1-94、79.2-94等 | ||
| 材 料 | 铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 | ||
| 上 阀 盖 | 标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃ | ||
| 阀盖形式 | 螺栓压紧式 | ||
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料 | ||
| 阀内组件 | |||
| 阀芯型式 | 压力平衡式阀芯 | ||
| 流量特性 | 等百分比特性和线性特性 | ||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。 | ||
电动执行机构参数
| 执行机构 | |||||||||
| 型 式 | 381 LSA-08 | 381 LSA-20 | 381 LSB-30 | 381 LSB-50 | 381 LSC-65 | 381 LSC-99 | 381 LSC-160 | ||
| 活塞直径 | 381 LXA-08 | 381 LXA-20 | 381 LXB-30 | 381 LXB-50 | 381 LXC-65 | 381 LXC-99 | 381 LXC一160 | ||
| 输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 | ||
| 最大行程L(mm) | 30 | 60 | 100 | ||||||
| 工作速度( mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 | ||
| 主要技术参数 | 电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC | ||||||||
| 防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄 | |||||||||
| 环境温度：-25 +70℃ 环境湿度：≤95% | |||||||||
