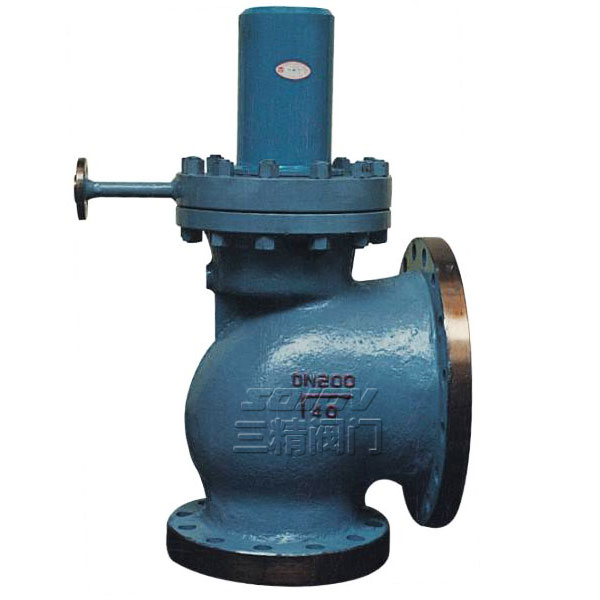

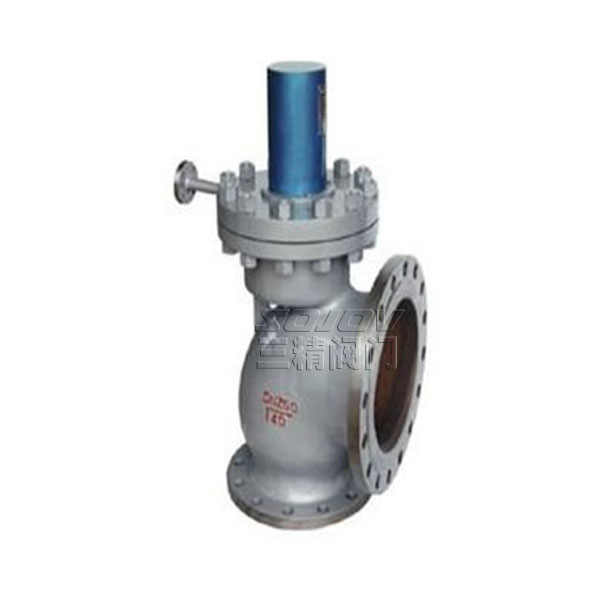

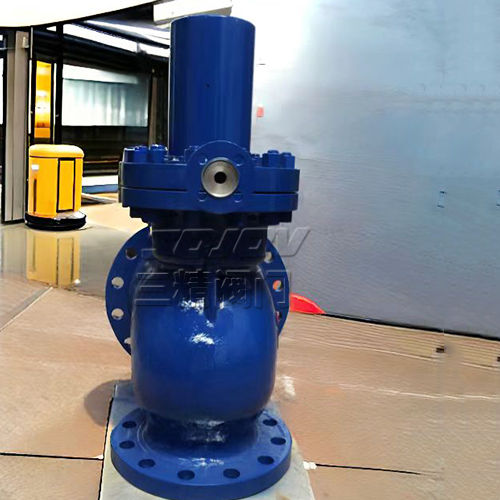

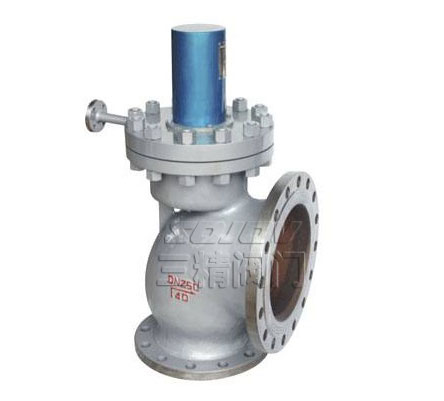

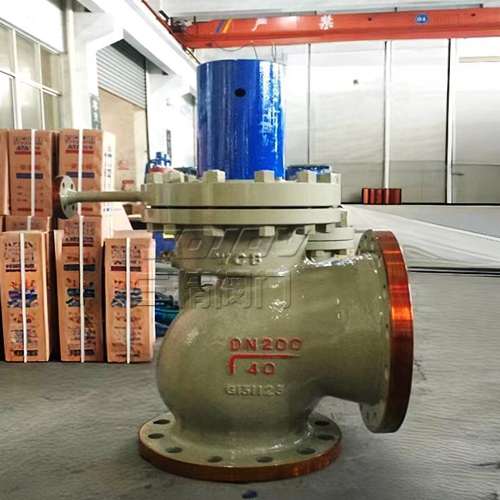

高温高压主安全阀A49H
  • 高温高压主安全阀A49H
  • 高温高压主安全阀A49H
  • 高温高压主安全阀A49H
  • 高温高压主安全阀A49H

高温高压主安全阀A49H

型号:A49H A49Y

公称通径:150MM-250MM

使用压力:4.0MPA

连接方式:法兰连接

形式:配冲量安全阀使用

主要功能:泄压保护作用

使用介质:水.油品.蒸汽

材质:铸钢

标准:机械部标准或定做非标

产品详情

A49H主安全阀概述

A49H主安全阀主要用于电站锅炉、压力容器、减温减压装置上使用,防止压力超过允许最高压力值,保证设备安全运行。当介质压力升高到整定压力时,冲量安全阀打开,介质从脉冲管进入主安全阀的活塞室,推动活塞下降,使阀门自动打开,当冲量阀关闭时,阀瓣又自动关闭。密封面用钴基铬镍不锈钢堆焊而成,阀瓣经热处理,提高了耐磨性和抗冲蚀性。

主安全阀安装说明

1、阀门必须垂直安装在设备的最高位置。
2、主安全阀紧固在支座上,支座承受主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架,排汽管重量不得加在主安全阀上,主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的最低点应考虑疏水,以免排汽时产生水击。

主安全阀型号:A49H A49Y

主安全阀公称通径:150MM-250MM

主安全阀使用压力:4.0MPA

主安全阀连接方式:法兰连接

主安全阀形式:配冲量安全阀使用

主安全阀主要功能:泄压保护作用

主安全阀使用介质:水.油品.蒸汽

主安全阀材质:铸钢

主安全阀标准:机械部标准或定做非标




主安全阀结构简述


1、当介质压力升高到整定压力时,冲量安全阀打开,介质从脉冲管进入主安全阀的活塞室,推动活塞下降,使阀门自动打开,当冲量阀关闭时,阀瓣又自动关闭。

2、密封面用钴基铬镍不锈钢堆焊而成,阀瓣经热处理,提高了耐磨性和抗冲蚀性。

主安全阀主要外形及连接尺寸

型号

公称通径

连接尺寸

L

L1

L2

H

D

D1

D2

b

z-d

DN'

D'

D1'

D2'

b'

z'-d'

A49H-40

150

220

230

240

486

300

250

204

30

8-25

200

360

310

278

34

12-25

A49H-40

200

270

295

330

615

375

320

260

38

12-30

300

485

430

390

40

16-30

A49H-40

250

300

350

370

646

445

385

313

42

12-34

350

550

490

450

44

16-

安全阀订货主要事项:

安全阀介质, 压力等级,开启方式(全启/微启)设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是(起跳压力及整齐压力流量温度)口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjv.com
