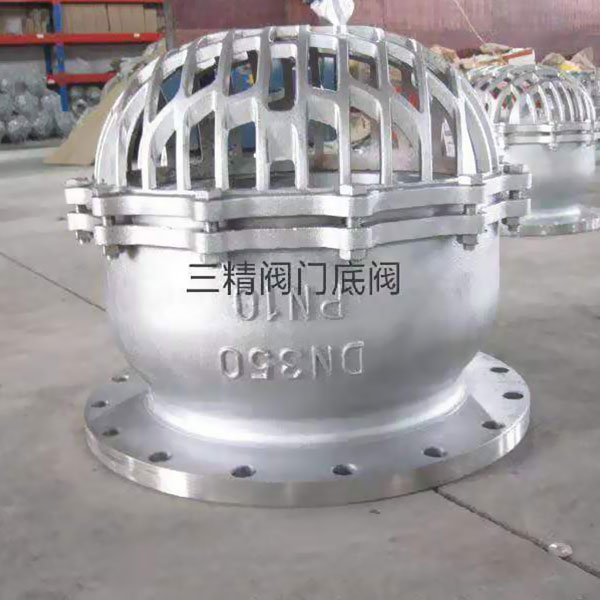

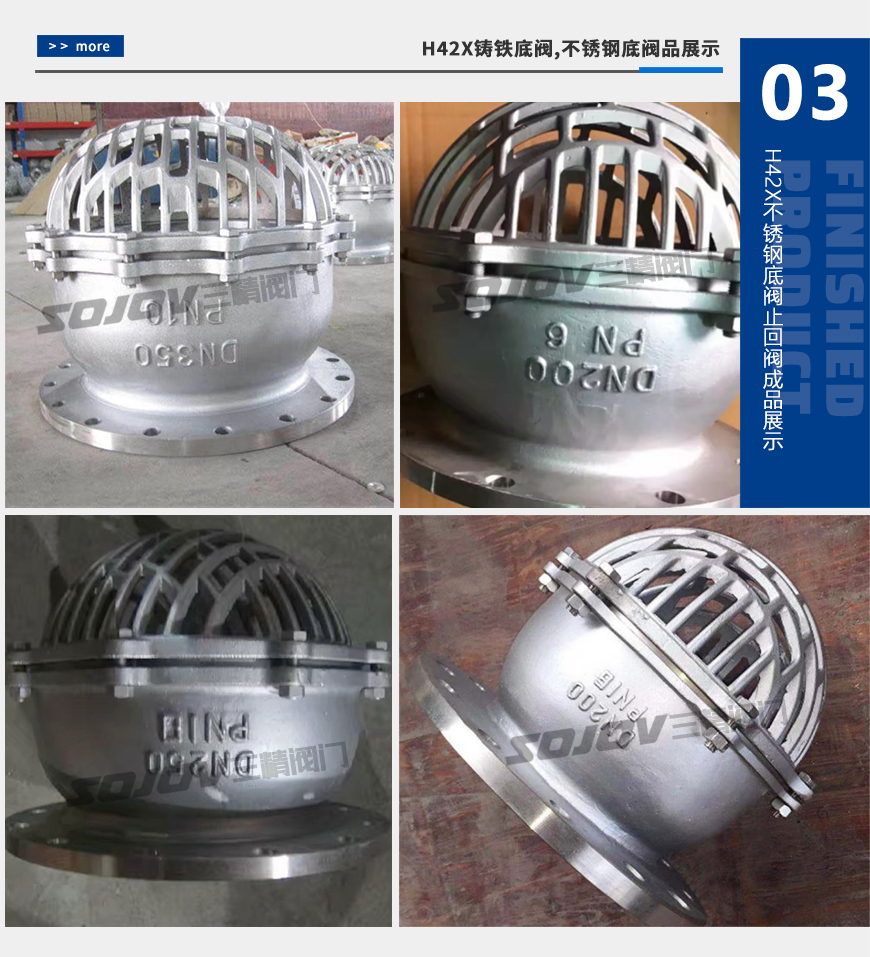

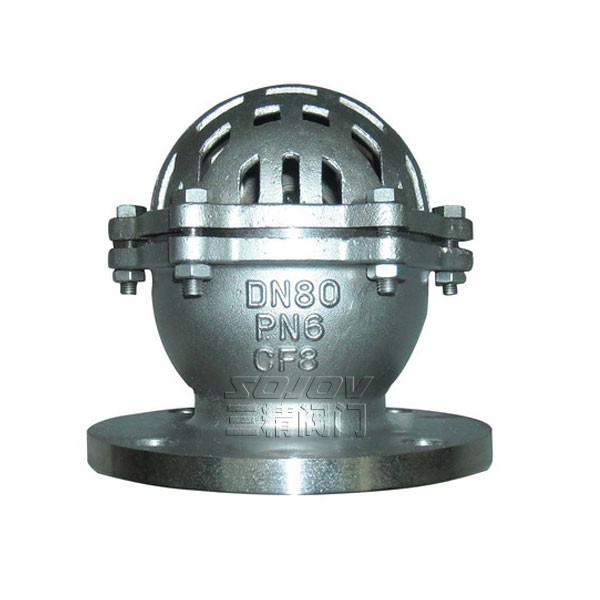

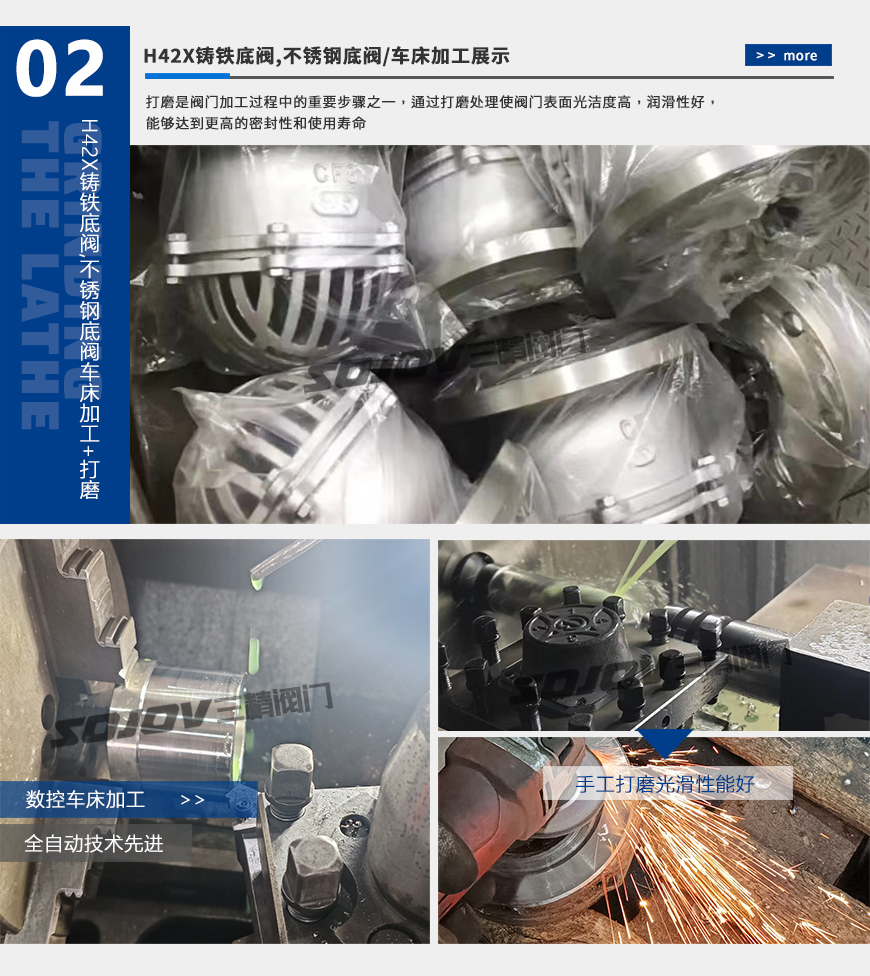

H42X铸铁底阀,不锈钢底阀
型号:H42X
公称通径:50MM-600MM
使用压力:0.25MPA-2.5MPA
连接方式:法兰连接
形式:自动
主要功能:防止介质回流
使用介质:水系统

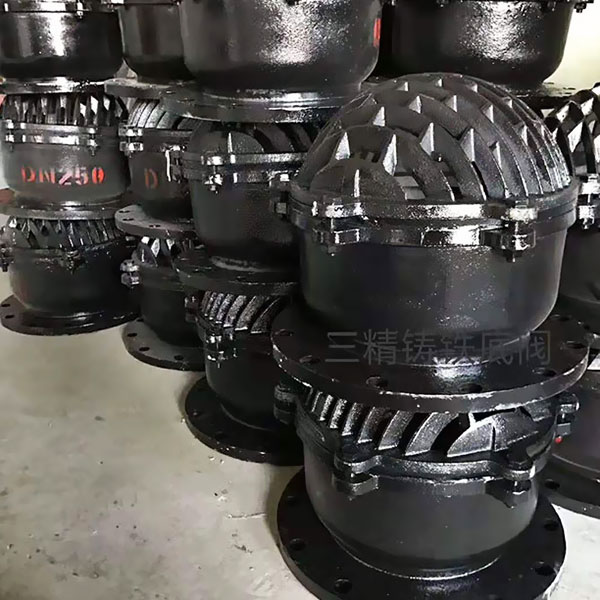

材质:铸铁 铸钢 不锈钢
底阀标准:机械部标准或定做非标
产品详情
底阀概述
底阀 型号:H42X |
底阀 公称通径:50MM-600MM |
底阀 使用压力:0.25MPA-2.5MPA |
底阀连接方式:法兰连接 |
底阀形式:自动 |
底阀 主要功能:防止介质回流 |
底阀 使用介质:水系统 |
底阀 材质:铸铁 铸钢 不锈钢 |
底阀标准:机械部标准或定做非标 |

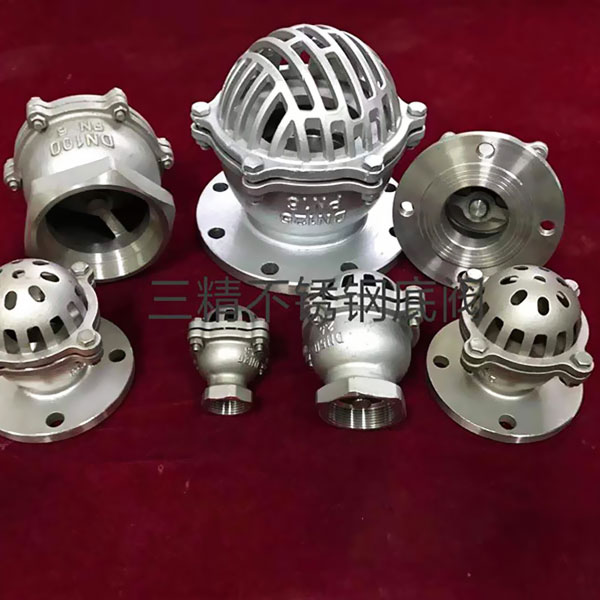

该阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.
底阀结构与原理
本阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用
底阀性能规范
公称压力:PN0.25MPa 公称通径:DN15~DN350 适用介质:水、油、及非腐蚀性介质 适用温度:≤50 o C主要部件材料:灰铸铁、丁腈橡胶 执行标准:Q/12 NJ3583-2001 试验标准:GB/T13927-1992
底阀主要外形尺寸
型号 |
公称通径 |
H |
D |
D1 |
D2 |
Z-d |
适用介质 |
适用温度 |
H42X |
32 |
105 |
120 |
90 |
70 |
4-φ14 |
水、油、液体 |
不锈钢 |
40 |
110 |
130 |
100 |
80 |
4-φ14 |
|||
50 |
125 |
140 |
110 |
90 |
4-φ14 |
|||
65 |
150 |
160 |
130 |
110 |
4-φ14 |
|||
80 |
175 |
185 |
150 |
128 |
4-φ18 |
|||
100 |
190 |
205 |
170 |
148 |
4-φ18 |
|||
125 |
240 |
235 |
200 |
178 |
8-φ18 |
|||
150 |
280 |
260 |
225 |
202 |
8-φ18 |
|||
200 |
360 |
315 |
280 |
258 |
8-φ18 |
