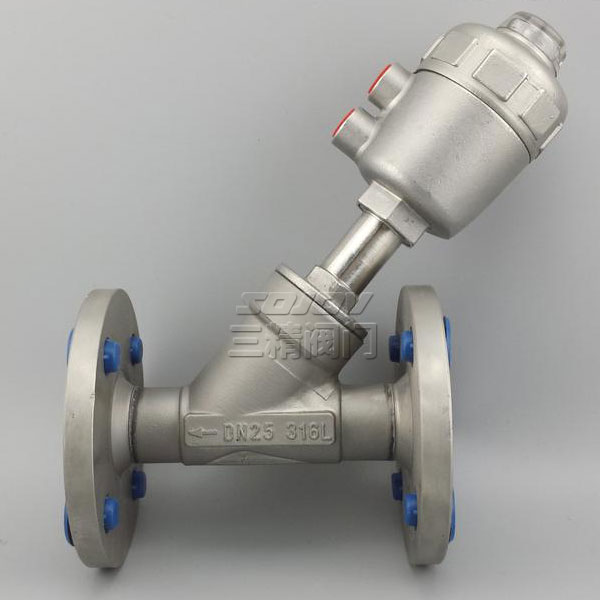

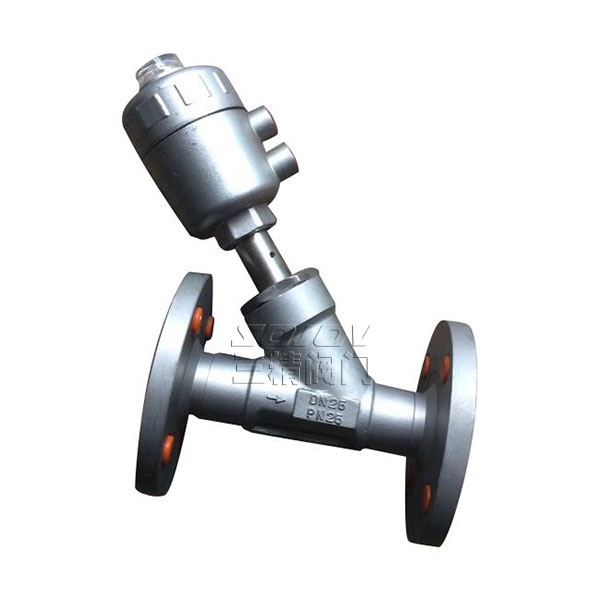

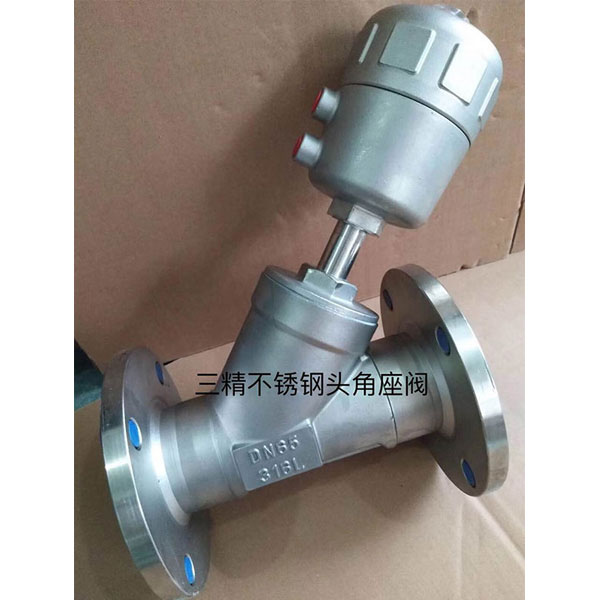

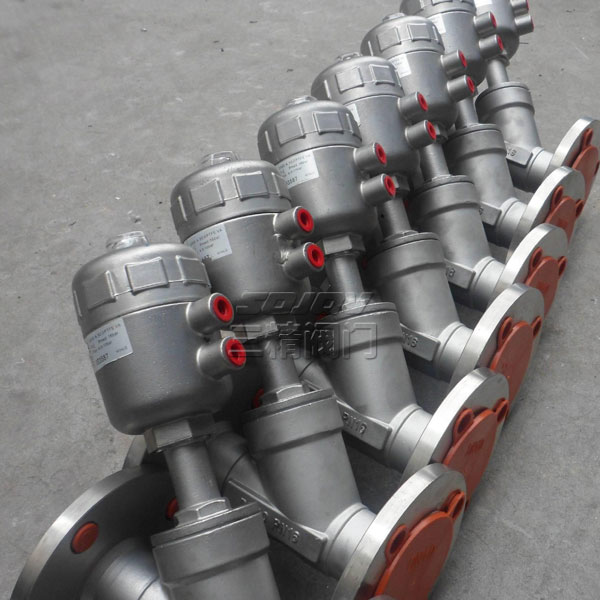

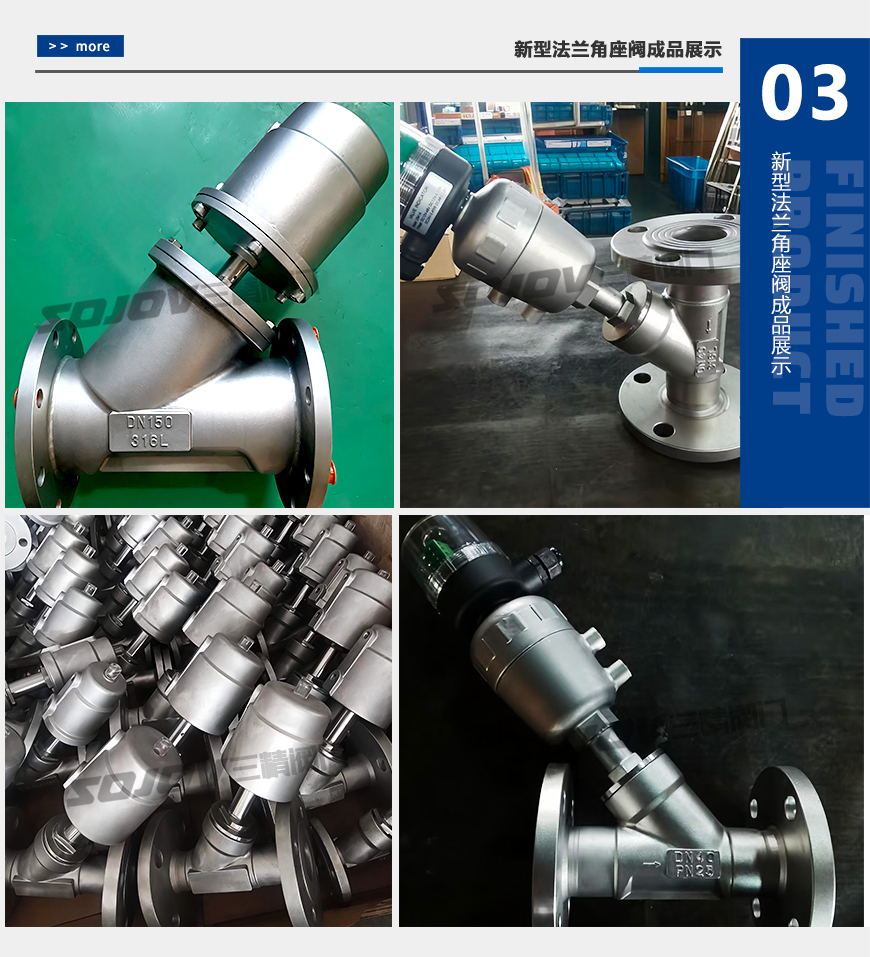

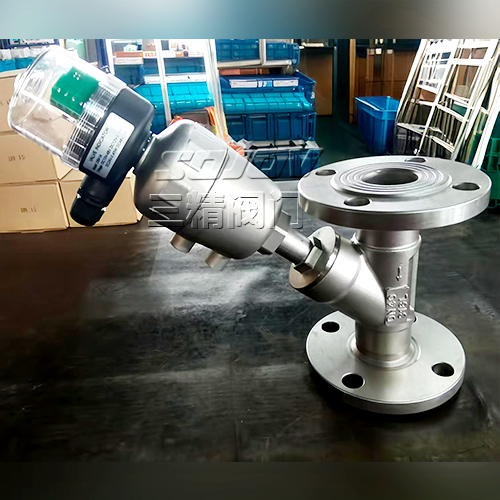

新型法兰角座阀
  • 新型法兰角座阀
  • 新型法兰角座阀
  • 新型法兰角座阀
  • 新型法兰角座阀

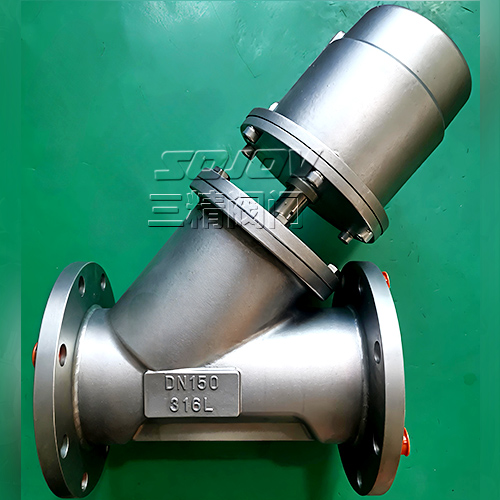

新型法兰角座阀

单作用和双作用单作用(气动头通常为一个孔);工作原理;根据弹簧复位达到开启和关闭的作用,分为常开型与常闭型。

产品详情

气动角座阀按汽缸可分为:

单作用和双作用 单作用(气动头通常为一个孔);工作原理;根据弹簧复位达到开启和关闭的作用,分为常开型与常闭型。

双作用(气动头通常为两个孔);工作原理:给气控制其开关。

压力范围:0-1.6Mpa

介质温度:-10 ℃ ~+180 ℃

环境温度:-10 ℃ ~+60 ℃

阀体材料:不锈钢

密封材料:聚四氟乙烯

执行机构外壳:聚酰按、不锈钢

气动角座阀在生活中的应用:

控制气体:中性气体,空气

控制液体:自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。

应用范围:

①,啤酒饮料等灌装设备/beer & drinks filling machinery;

②,印刷纺织/textile printing&dying;

③,气体工业/gas industry;

④,制药及医疗设备/pharmacy & medical equipment;

⑤,化工行业/chemical industry;

⑥,高温灭菌/disinfection;

⑦,发泡机械/frothing equipment;

⑧,水污染处理/water sewage disposal。

角阀工作原理:

在非工作状态下,由于弹簧的作用,阀门常开或常闭。当执行器活塞被压缩气体作用时,阀门打开或关闭,双作用形式靠压缩气体来控制阀门开关

⒉安装环境:

①,控制形式:直动式;

②,管道压力:MAX 1.6MPA(232psi);

③,控制压力:0.3-0.8MPA(43.5-116psi);

④,结构:角式

⑤,接口:DN10-DN100;

⑥,介质粘度:600MM2/S;

⑦,介质温度:-10度-+180度(PTFE);

⑧,环境温度:-10度-+60度;

⑨,安装位置:任意位置(360度任选位置安装)。

安装与拆卸:

①,连接阀门至管道,确保阀体所附箭头与流体方向一致(阀体外侧箭头代表流体流动方向,安装请遵循);

②,焊接式安装:焊接时请拆离执行器;

③,螺纹、法兰、快装式安装:可正常安装;

④,拆卸:拆卸前确保对阀门的气压已解除;轻卸;拆卸后保护好螺纹和密封材料;

⑤,阀体与管道连接紧固需要足够的扭矩力,个尺寸扭矩力值如下:DN15为40Nm,DN20为50Nm,DN25为70Nm,DN32为150Nm,DN40为150Nm,DN50为170Nm,DN80为240Nm,DN100为300Nm。

⑥,安装时,请确保管道内和接口处无残留物。

⑦,安装后,检测与连接处已密封完好,无泄漏,方可使用。
