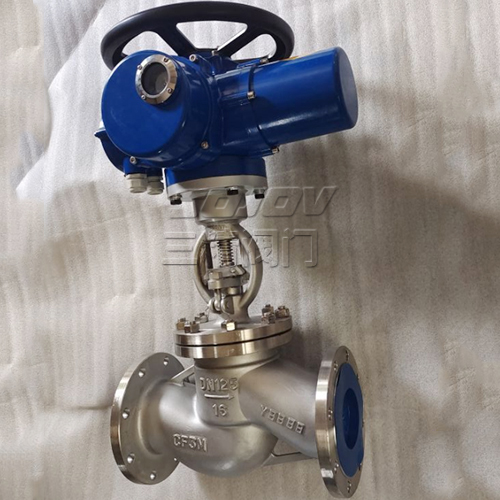

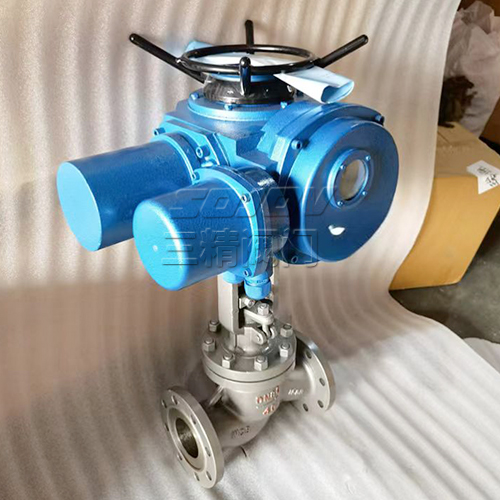

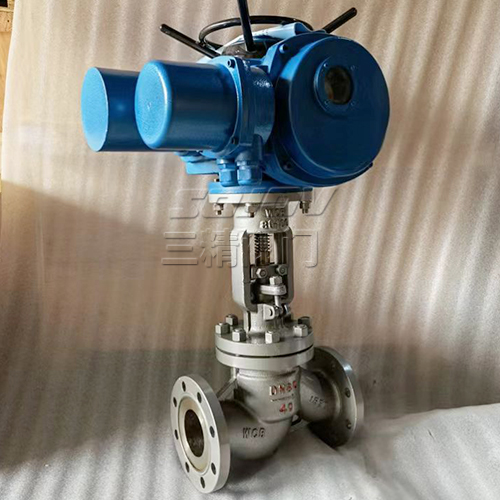

J941H电动法兰截止阀
  • J941H电动法兰截止阀
  • J941H电动法兰截止阀
  • J941H电动法兰截止阀
  • J941H电动法兰截止阀

J941H电动法兰截止阀

品牌:三精阀门


阀门型号:J941H,J941Y,J941W

通径规格:DN50~DN250

结构形式:直通

阀体材质:WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV

公称压力:PN16-PN160

适用温度:-29℃-550℃

应用范围:环保、石油、化工、电力行业等

产品特点:阀门刚性好,通道流畅,密封可靠,性能优良,寿命长



产品详情

电动法兰截止阀概述

电动法兰截止阀(J941H)具有良好的强度、刚度和流通能力,由电动执行装置和法兰截止阀组成,接受AC380V的电源压力或电压信号,来完成上升或下降的启闭动作。电动法兰截止阀具有良好的强度、刚度和流通能力,可使用在各种压力、温度及介质的工况当中,广泛用于公称压力在PN1.6~16MPa,工作温度-29~550℃的环保、石油、化工、电力行业等各种场合的管路上,起到切断流体的作用,适用于全开和全关的形式,一般不建议作调节和节流,因为调节时不平衡力太大,对阀芯的冲蚀比较厉害。

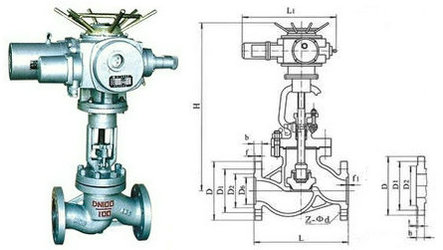

电动法兰截止阀结构图


电动法兰截止阀特点

1、结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。

2、941H电动法兰截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作。

3、阀盖上设计了上密封座,在全开状态下使填料密封更为可靠并方便填料的更换。

4、J941H电动截止阀根据密封形式不同分为平面密封和锥面密封,密封面采用不锈钢和硬质合金,使用寿命长。

5、填料、垫片可根据实际工况或用户要求合理选配,可适用于各种压力,温度及介质工况,密封可靠,性能优良。

电动法兰截止阀技术参数


公称通径 DN50 ~ DN250
公称压力 PN1.6~16.0MPa
阀芯型式 柱塞式(锥面)
控制方式 电动控制
连接形式 法兰式连接
密封填料 聚四氟乙烯、柔性石墨
工作温度 ≤550℃


电动法兰截止阀工作原理

电动法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,依靠电动推力旋转阀杠,阀瓣沿流体的中心线作直线运动,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。电动法兰截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。


1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 阀芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 阀杆 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 填料 柔性石墨、PTFE
6 填料压盖 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
