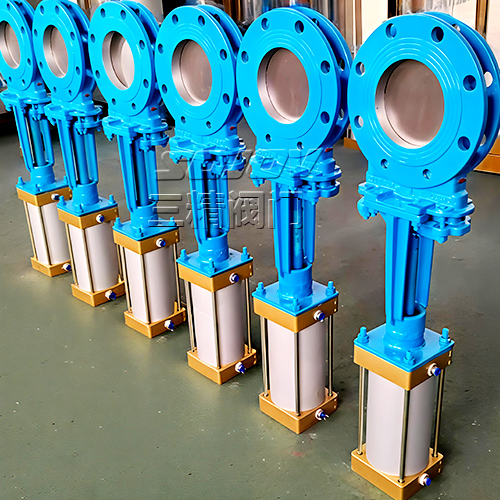

PZ673H气动刀型闸阀
  • PZ673H气动刀型闸阀
  • PZ673H气动刀型闸阀
  • PZ673H气动刀型闸阀
  • PZ673H气动刀型闸阀

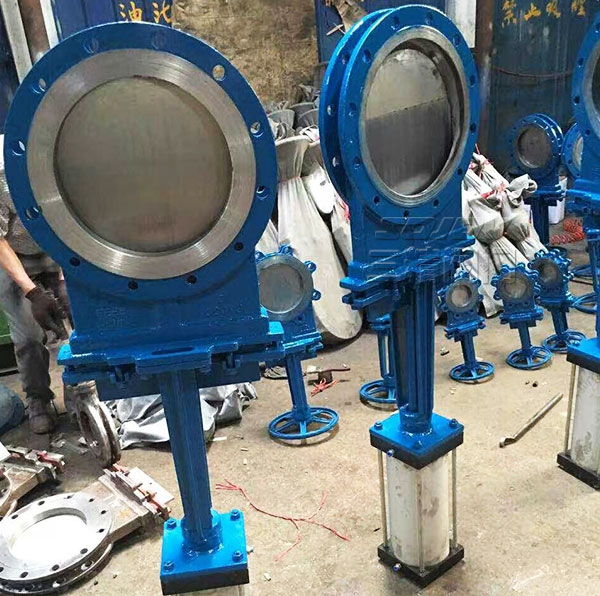

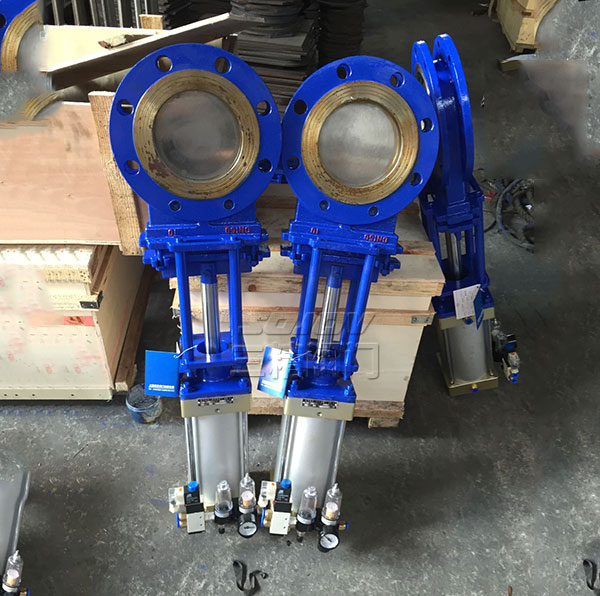

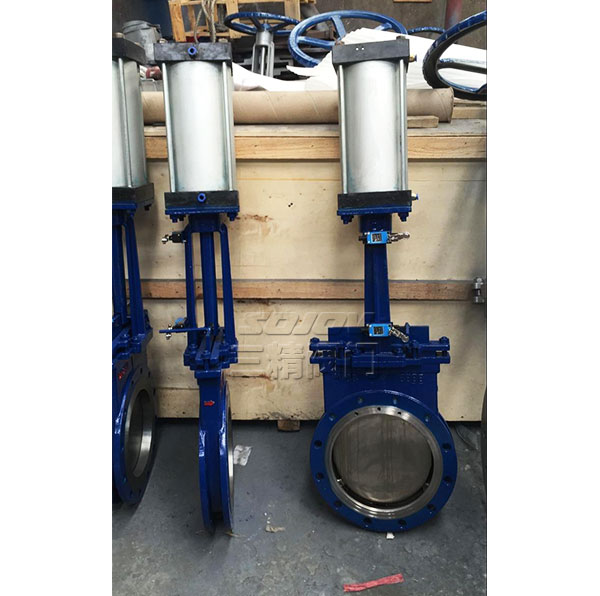

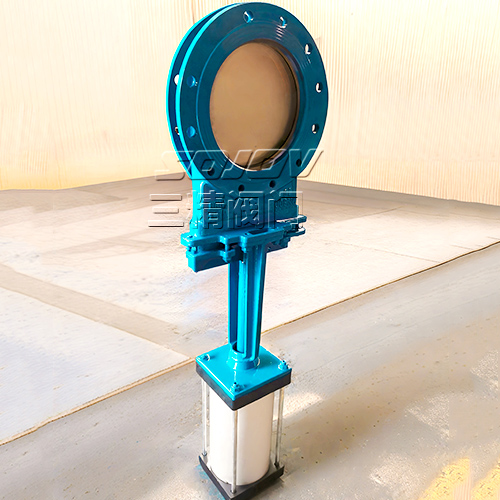

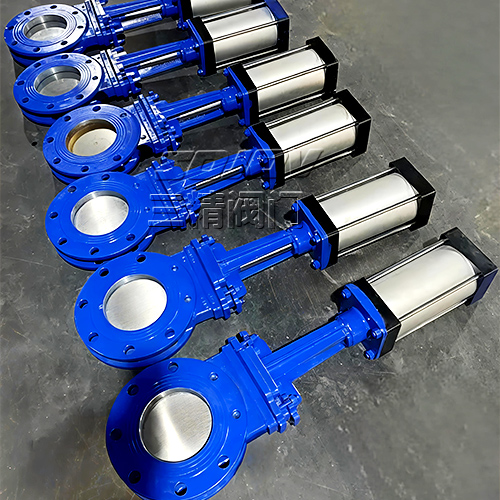

PZ673H气动刀型闸阀

品牌:三精阀门

阀门型号:PZ673H,PZ673F,PZ673Y

通径规格:DN50-DN1000

结构形式:对夹式

阀体材质:球墨铸铁,铸钢,不锈钢

公称压力:PN10、PN16

适用温度:≤350℃

应用范围:纸浆、污水、煤浆、灰、渣水混和物

产品特点:体积小,密封性好,重量轻,流通力大,排渣功能



产品详情

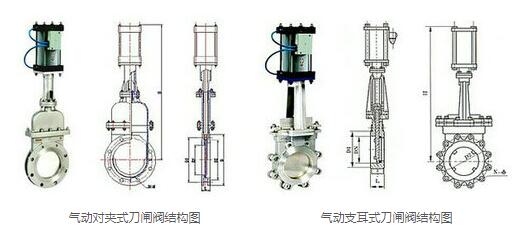

气动刀型闸阀概述

气动刀型闸阀是由不锈钢对夹式刀闸阀与气动执行器组成,闸板底部是一种刀型斜切口,具有良好的剪切作用,使得阀门在关闭时不受介质阻塞,并可刮除密封面上的粘着物,自动清除杂物,最适宜于浆料、粉粒料、纤维等难以控制的流体,进行流通启闭。PZ673H气动对夹式刀闸阀压力范围一般在1.0MPa以内使用,温度在120℃以下,高温可用特殊材质代替使用,广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。


气动刀型闸阀性能特点

1、采用对夹式结构,体积小,重量轻;完全敞开的通道,可以防止介质在阀内沉积。

2、在开启和关闭的过程中,闸板与密封面采用了特殊的设计,摩擦较少,经久耐用。

3、上密封采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。

4、在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。

5、闸板具有闸刀的功能,能有效的闸断介质中各类杂物。

气动刀型闸阀技术参数

公称通径 DN50-1000mm
阀体材质 铸铁,球墨铸铁,铸钢,不锈钢
公称压力 PN1.0、1.6 MPa
连接形式 对夹式
控制方式 气动控制(气源驱动)
气源压力 双作用:2-8bar/单作用:4-8bar
适用介质 纸浆、污水、煤浆、灰、渣水混和物

气动刀型闸阀作用原理

气动刀闸阀根据气动执行器的作用形式一般可分为单作用和双作用。双作用原理(气开,气关式):即对阀门开启和关闭的两位式控制;单作用原理(气开复位,气关复位):弹簧复位作用,在电路和气路切断或发生故障时,阀门自动开启或关闭。
