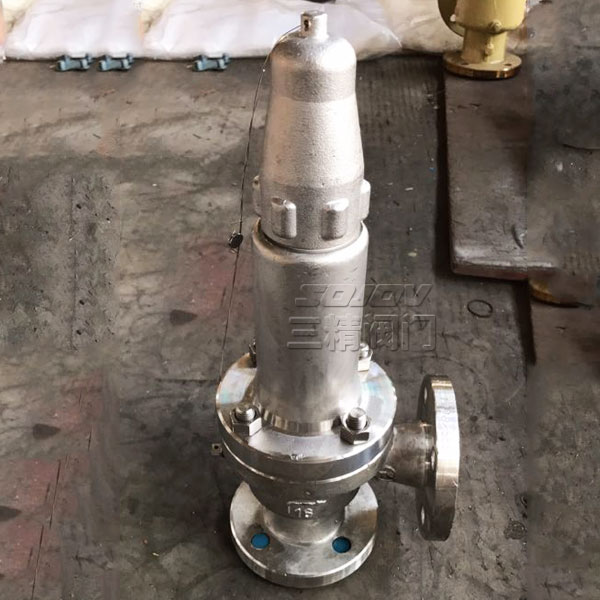

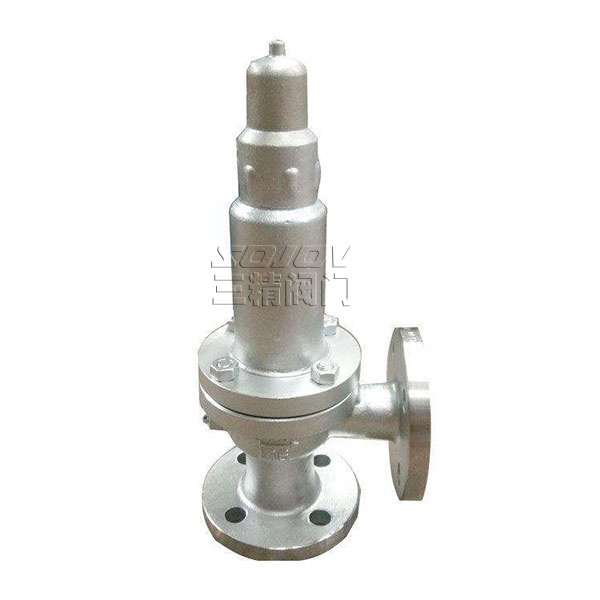

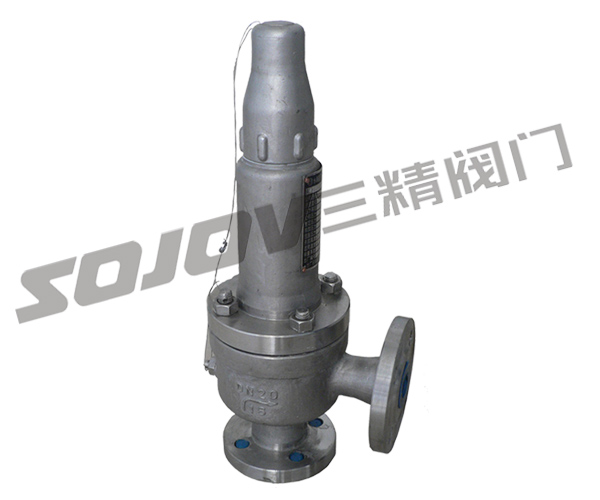

A41Y不锈钢高压安全阀

型号：A41Y-100-320

通径：20MM-300MM

压力：1.6MPA -40MPA

连接方式：法兰连接

形式：弹簧式

作用：泄压保护

使用介质：水.油品.蒸汽

材质：铸钢.不锈钢高压安全阀标准：机械部标准或定做非标

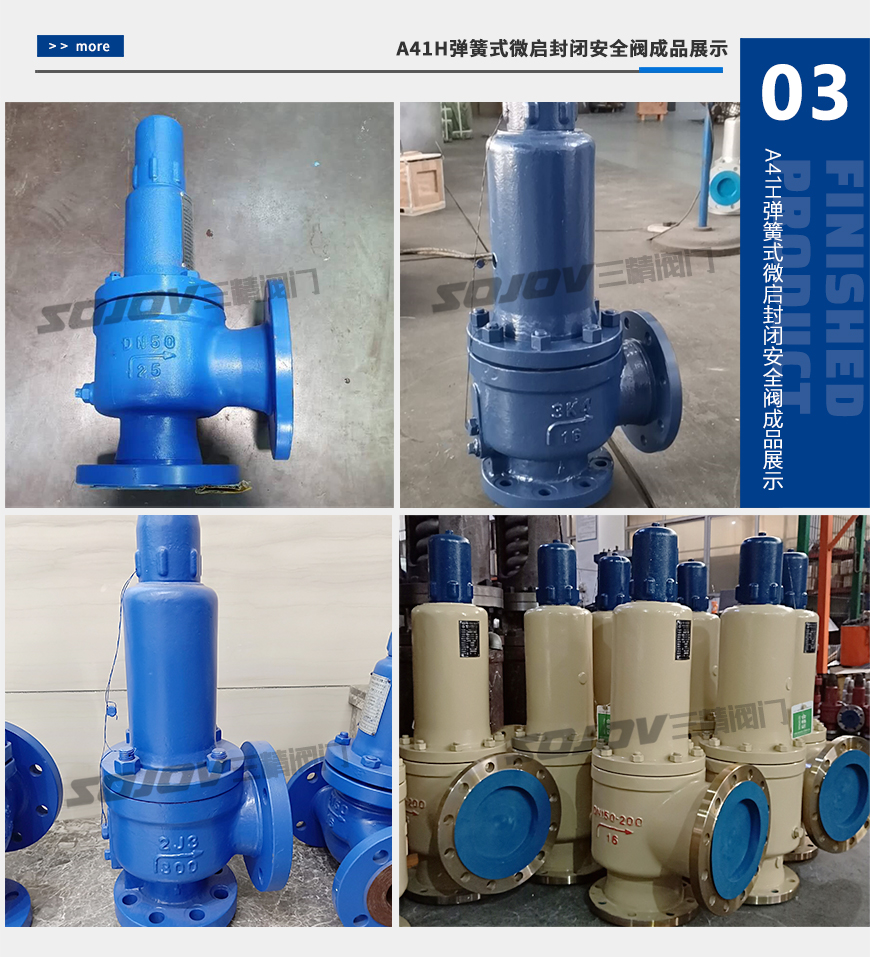

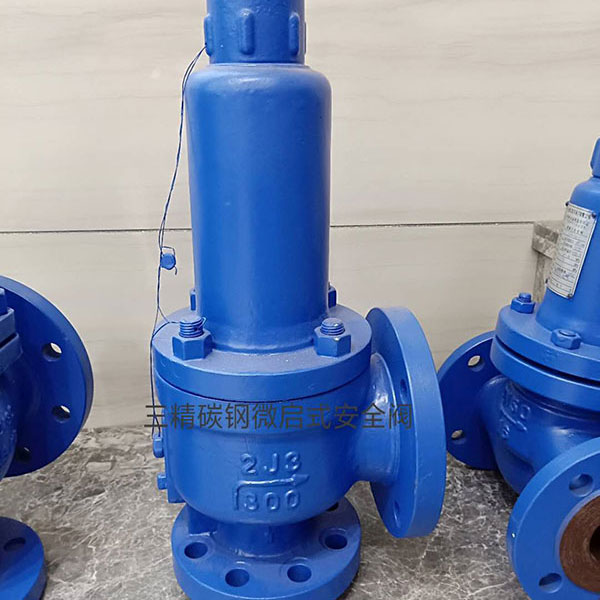

产品样本下载安全阀系列实物图产品小样图

下一个[弹簧全启高压安全阀]上一个：[A41H弹簧式安全阀,弹簧微启封闭式安全阀]

产品详情

高压安全阀概述

不锈钢高压安全阀区别于一般的全启式安全阀，其泄压后可自动关闭，无需人手动复位。A41Y-160、A41Y320高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P高压安全阀、A41Y-160R/320R高压安全阀适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准

安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。

高压安全阀图纸

高压安全阀主要零部件材料

NO.	零件名称	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法兰	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	阀体	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反冲盘	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀盖	ZG230-450	ZG230-450	ZG230-450
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	调整螺杆	45	2Cr13	2Cr13
12	阀帽	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬质合金

高压安全阀外形尺寸和连接尺寸

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）																		重量（kg）
公称压力PN（MPa）	公称通径DN（mm）	do	d	D	D1	M	D2	B	Z-Φd	DN	D	D1	M	D2	b	Z-Φd	L	L1	H	重量（kg）
16 （单法兰）	15	7	16	95	60	M-24×2	18	20	3-18	-	36	-	M-33×2	-	-	-	45	80	105	4
	20	10	19	95	60	M-33×2	22	20	3-18	-	48	-	M-33×2	-	-	-	45	80	105	4.5
	25	12	23	105	68	M-33×2	28	20	3-18	-	48	-	M-33×2	-	-	-	45	80	105	5.2
16	15	8	15	95	60	M-24×2	18	20	3-18	32	115	-	M-42×2	37	22	4-18	95	100	259	7.8
	20	10	23	98	60	M-24×2	20	20	3-18	40	165	-	M-52×2	47	28	6-26	110	115	266	11.5
	25	12	23	105	68	M-33×2	28	20	3-18	40	165	-	M-52×2	47	28	6-26	110	115	266	12.5
	32	15	25	115	80	M-42×2	37	22	4-18	50	165	115	M-64×3	59	32	6-26	130	1450	335	21.3
	40	20	39	165	115	M-52×2	47	28	6-26	65	200	145	M-80×3	74	40	6-29	150	170	390	35.3
	50	25	48	165	115	M-64×3	59	32	6-26	80	225	170	M-100×3	94	50	6-33	190	210	393	48
32	15	8	17	105	68	M-33×2	29	20	3-18	32	115	80	M-42×2	37	22	4-18	95	100	259	8.1
	20	10	23	105	68	M-33×2	29	20	3-18	40	165	115	M-52×2	47	28	6-26	110	115	266	12
	25	12	23	115	80	M-42×2	36	22	4-18	40	165	115	M-52×2	47	28	6-26	110	115	266	13
	32	14	30	135	95	M-48×2	41	25	4-22	50	165	115	M-64×3	59	32	6-26	130	140	335	22.2
	40	16	38	165	115	M-64×3	57	32	6-26	65	200	145	M-80×3	70	40	6-29	150	170	390	37
	50	20	48	200	145	M-80×3	70	40	6-29	80	225	170	M-100×3	94	50	6-33	190	210	393	55
