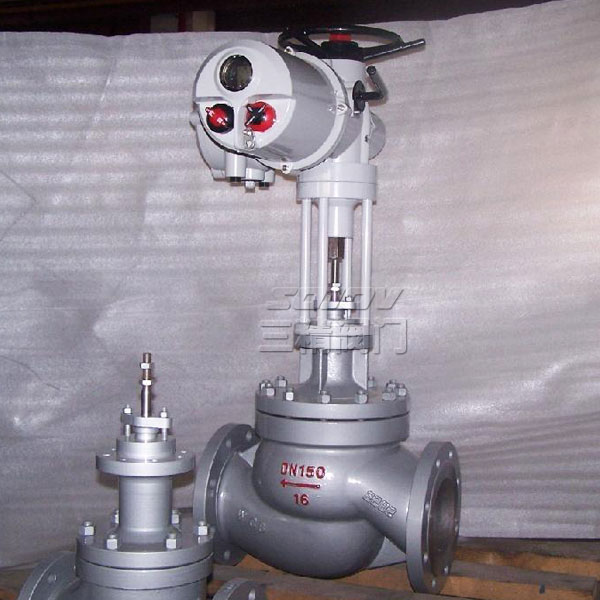

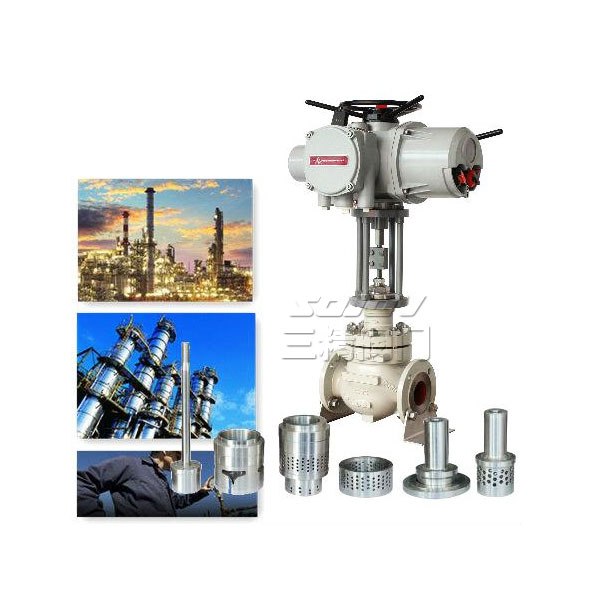

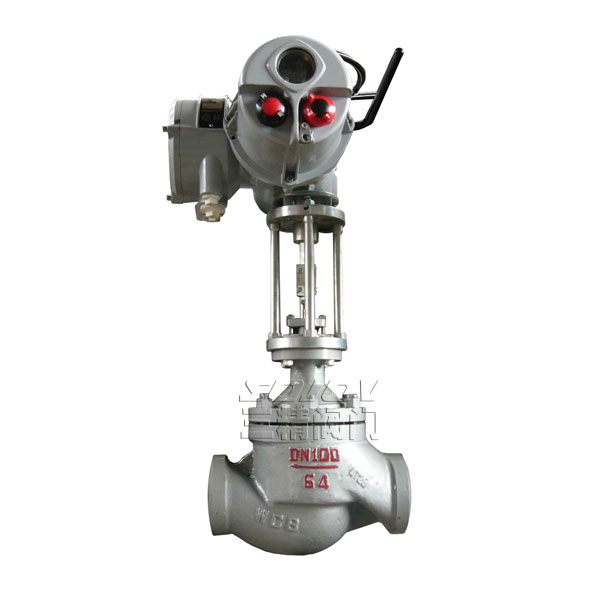

智能型电动调节阀概述
SZRQM系列智能型电动调节阀是一种压力平衡式调节阀。配用RQM系列智能型电动执行机构，总体结构紧凑、重量轻、稳定性好、防护等级高。因而广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动调节系统中。
|
电动智能调节阀型号：SZRQM |
电动智能调节阀公称通径：25MM-400MM |
电动智能调节阀使用压力：1.6MPA -10MPA |
|
电动智能调节阀连接方式：法兰连接 |
电动智能调节阀 形式：电动智能 |
电动智能调节阀 主要功能：控制流量 |
|
电动智能调节阀介质：各种介质 |
电动智能调节阀材质：WCB铸钢 不锈钢 |
电动智能调节阀标准：机械部标准或定做非标 |
智能型电动调节阀主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
填料：聚四氟乙烯、柔性石墨、不锈钢波纹
智能型电动调节阀主要技术参数

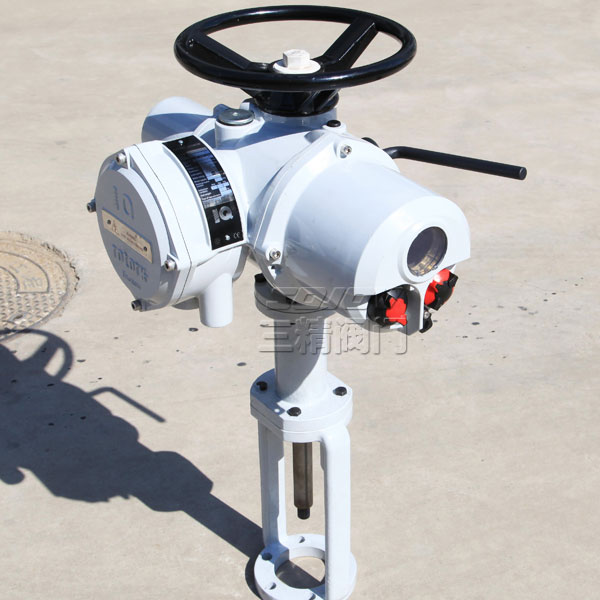

电动执行机构主要技术参数 输出推力：44～550KN （输出调节推力：5.71～47.05KN）（输出额定关闭
推力：8.4～63.15KN
位置控制基本误差：（设定行程时间≥25秒）±1%
重复性误差：（设定行程时间≥25秒）≤1%
死区：0.1%～9.9%可调
输出额定负载止下启动频率：1200次/小时
输入信号：4～20mA/100Ω，2～10mA/100Ω,DC24V开关量。
供电电源：380±10%VAC，50Hz
相对温度：≤95% 环境温度：-30℃～+70℃
防爆等级：ExdⅡBT4
防扩等级：IP68 输入输出通道均采用光电隔离
.jpg "电动调节阀原理，电动调节阀型号")
智能型电动调节阀调节机构主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||||
|
额定流量 系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||||||
|
固有可调比R |
50:1 |
||||||||||||||||
|
允许泄漏量 |
硬阀座：Ⅳ级、软阀座：Ⅵ级 |
||||||||||||||||
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||||||
|
工作温度 t（℃） |
常温型 |
-20～200、-40～250、-60～250 |
|||||||||||||||
|
散热型 |
-40～450、-60～450 |
||||||||||||||||
|
高温型 |
450～560 |
||||||||||||||||
|
低温型 |
-60～-100、-100～-200、-200～-250 |
||||||||||||||||
调节阀订货须知
用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动（精度）压力/温度对应比,最大耐温,阀体材质开关状态（通断电）,压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
