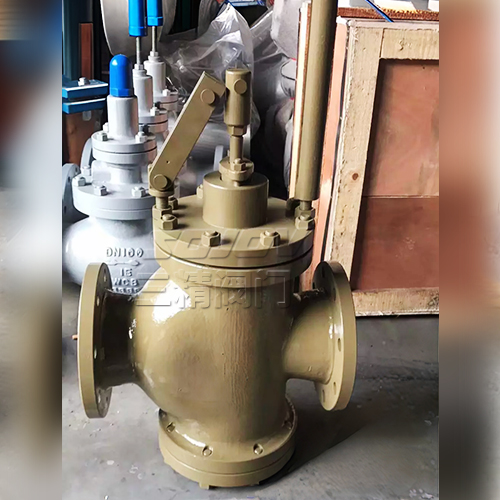

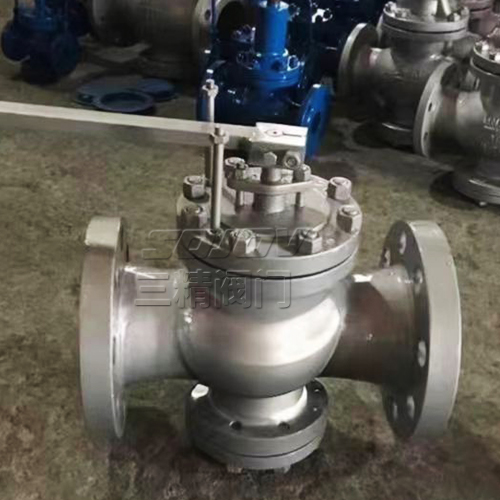

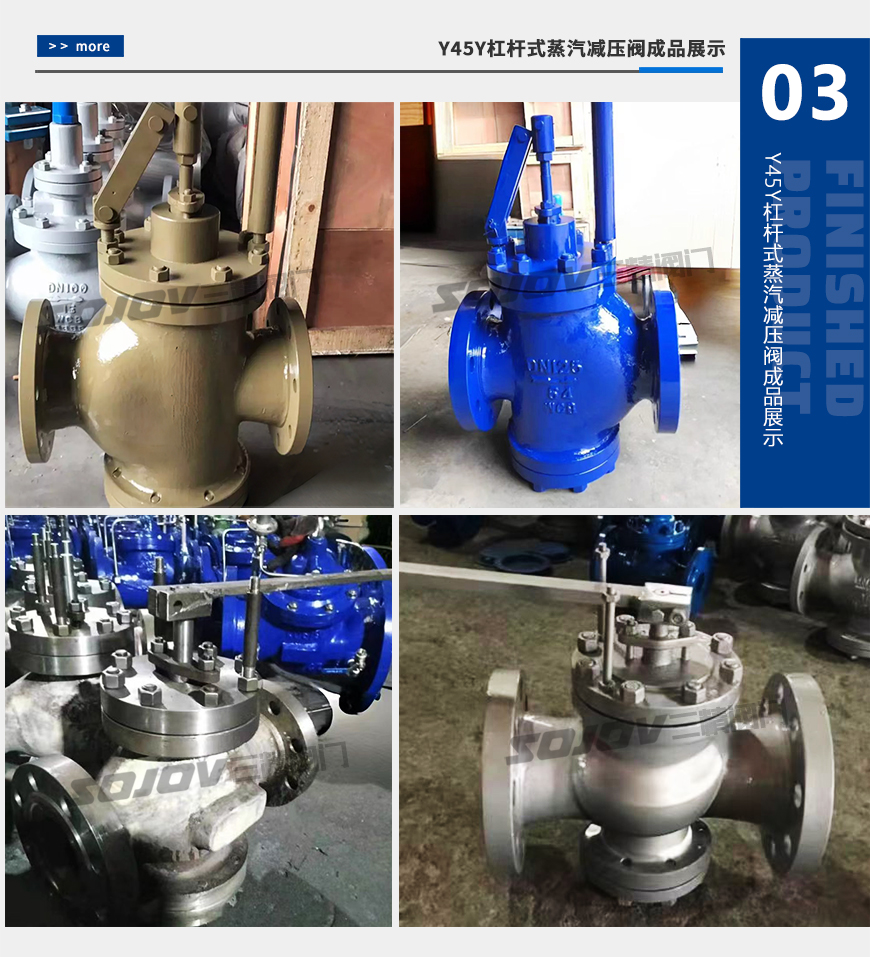

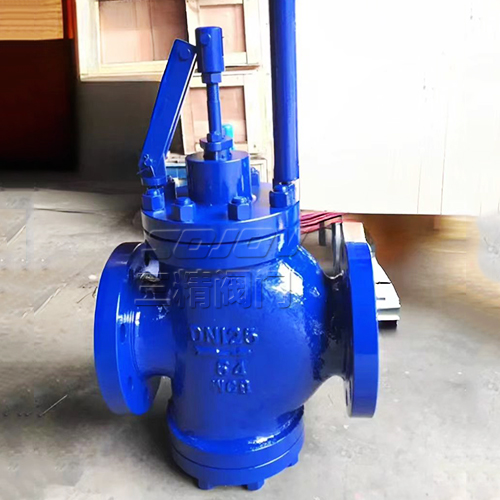

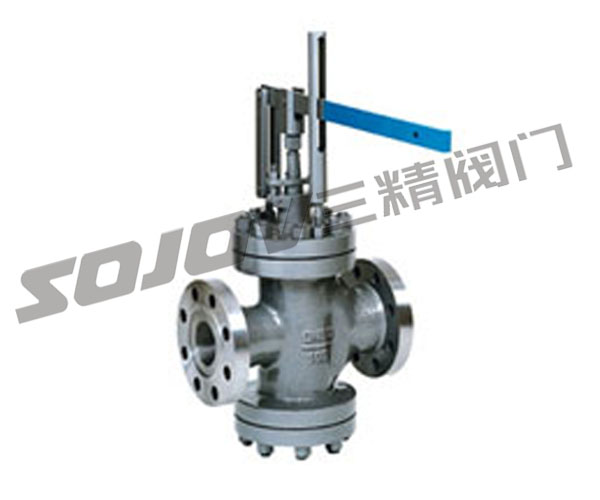

Y45Y杠杆式蒸汽减压阀
产品详情

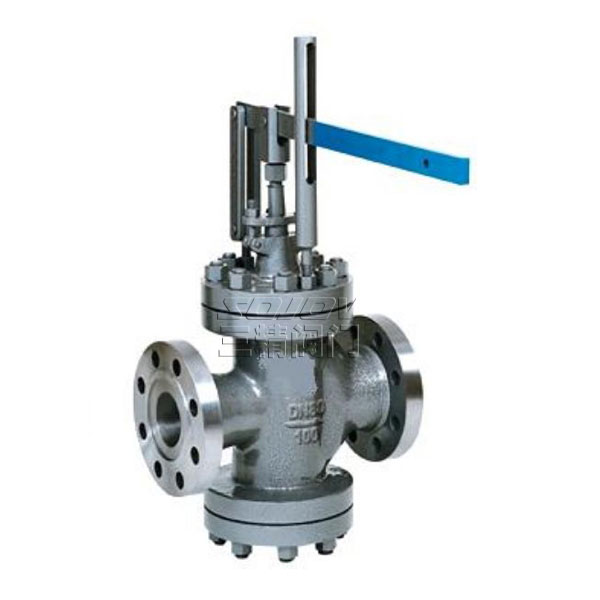

Y45H/Y-64.Y45H/Y-100杠杆式蒸汽减压阀
| 蒸汽减压阀型号：Y45H Y45Y | 蒸汽减压阀公称通径：50MM-400MM | 蒸汽减压阀 使用压力：6.4MPA-10MPA |
| 蒸汽减压阀 连接方式：法兰连接 | 蒸汽减压阀 形式：杠杆式 | 蒸汽减压阀 主要功能：起减压保护作用 |
| 蒸汽减压阀 使用介质：蒸汽管道 | 蒸汽减压阀材质：铸钢.铬钼钢 | 蒸汽减压阀标准：机械部标准或定做非标 |
杠杆式蒸汽减压阀用途
杠杆式蒸汽减压阀主要配套在减温压装置上，起到调节压力的作用，减压比一般用O.6较合适，选用DKJ一31O电动执行装置，DN500阀选用DKJ一51O电动执行装置较合适。
杠杆式蒸汽减压阀的主要零件材料
|
零件名称 |
阀体、阀盖 |
阀杆 |
阀瓣 |
阀座 |
|
Y45H/Y-64 Y45H/Y-100 |
WCB |
38CrMoAlA |
2Cr13 |
1Crl8Ni9Ti |
|
Y45H/Y-64I Y45H/Y-100I |
ZG20CrMo |
1Crl8Ni9Ti |
杠杆式减压阀的主要外形尺寸法兰连接尺寸
按JB／T79-94标准
|
公称压力PN(MPa) |
公称通径 |
尺 寸mm |
||||
|
6.4 10.O |
DN(mm) |
H |
H1 |
L |
L1 |
L2 |
|
50 |
515 |
200 |
565 |
150 |
150 |
|
|
80 |
555 |
220 |
650 |
190 |
190 |
|
|
100 |
582 |
245 |
800 |
200 |
200 |
|
|
125 |
650 |
293 |
800 |
210 |
210 |
|
|
150 |
654 |
318 |
800 |
225 |
225 |
|
|
200 |
725 |
355 |
800 |
250 |
250 |
|
|
250 |
750 |
390 |
800 |
275 |
275 |
|
|
300 |
918 |
475 |
|
355 |
395 |
|
|
400 |
1080 |
660 |
1000 |
400 |
550 |
|
减压阀订货注意事项：
减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的 三精阀门 公司专家为您审核把关.感谢您访问我们的网站【http://www.cnsjv.com】
| 相关减压阀系列 | ||||
| 蒸汽减压阀 | 高灵敏度减压阀 | 内螺纹高灵敏度减压阀 | 大流量蒸汽减压阀 | 水用减压阀 |
| 内螺纹蒸汽减压阀 | 200P黄铜减压阀 | YZ11X黄铜减压阀 | 25P蒸汽减压阀 | Y45Y杠杆式减压阀 |
| 固定比例式减压阀 | 煤矿专用减压阀 | 波纹管减压阀 | 气体减压阀 | 不锈钢支管式减压阀 |
三精阀门售后服务承诺
对于贵公司在三精阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。
