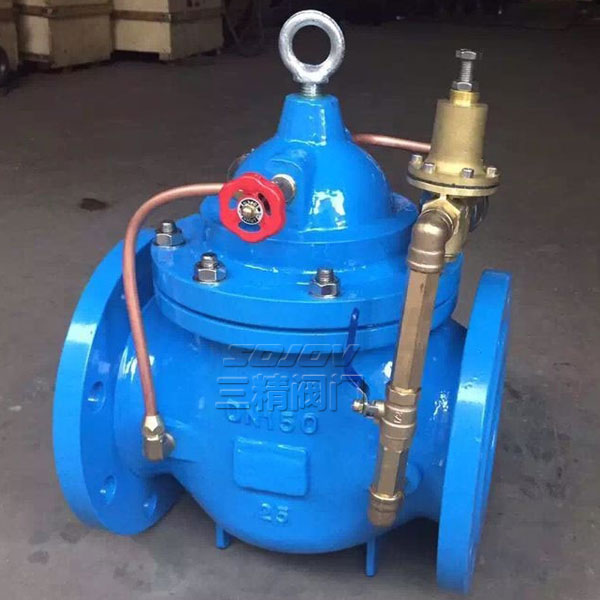

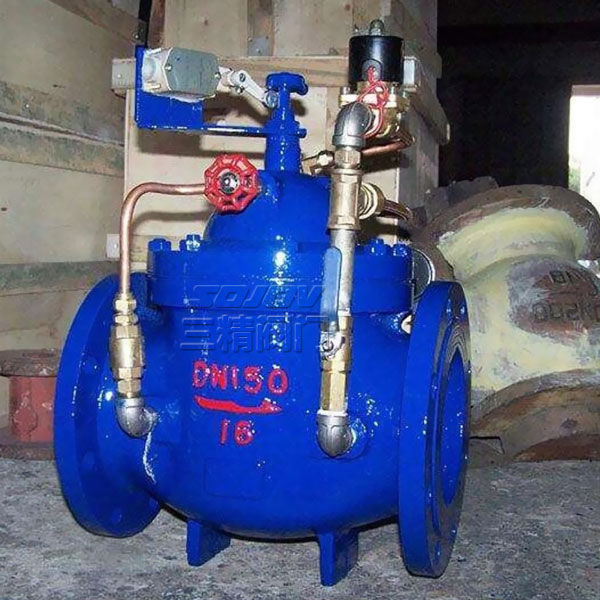

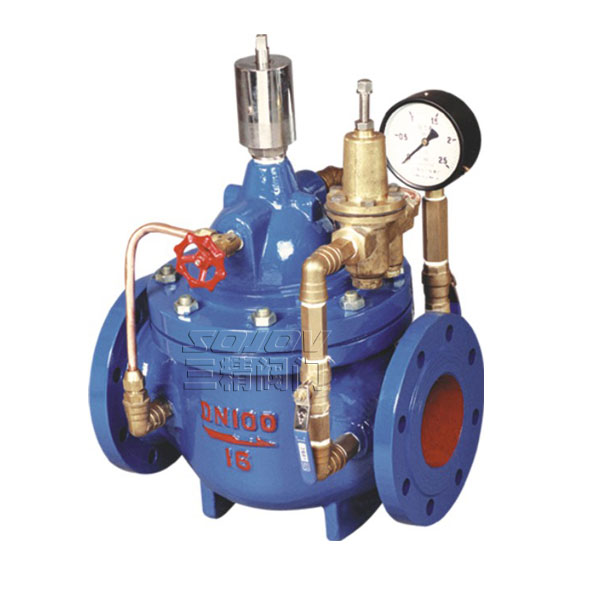

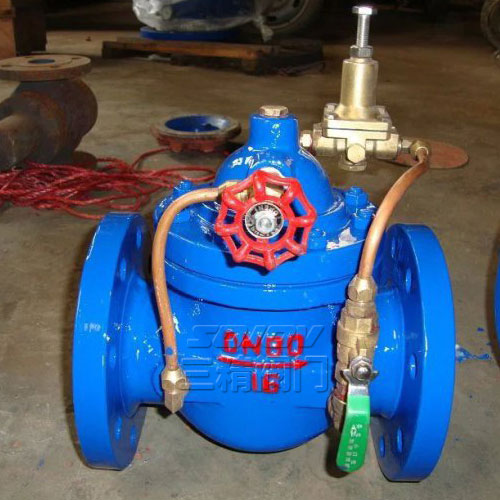

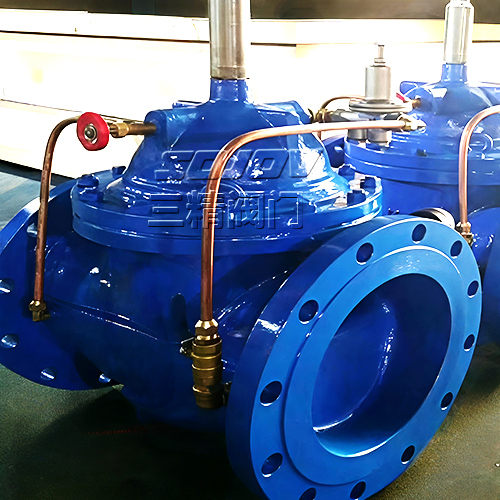

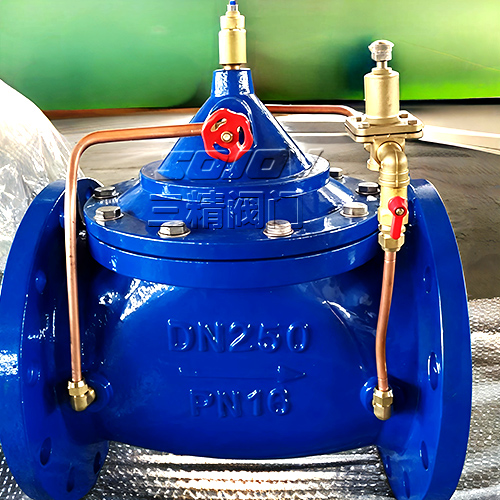

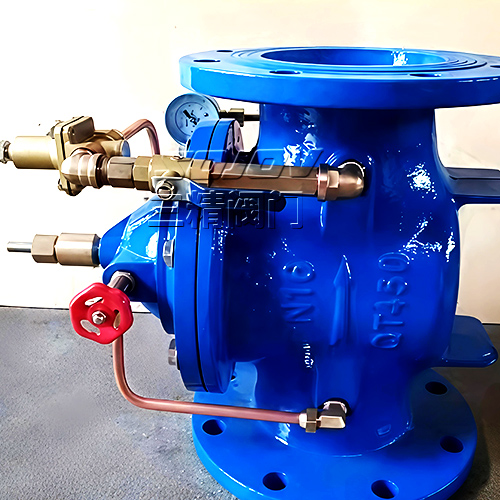

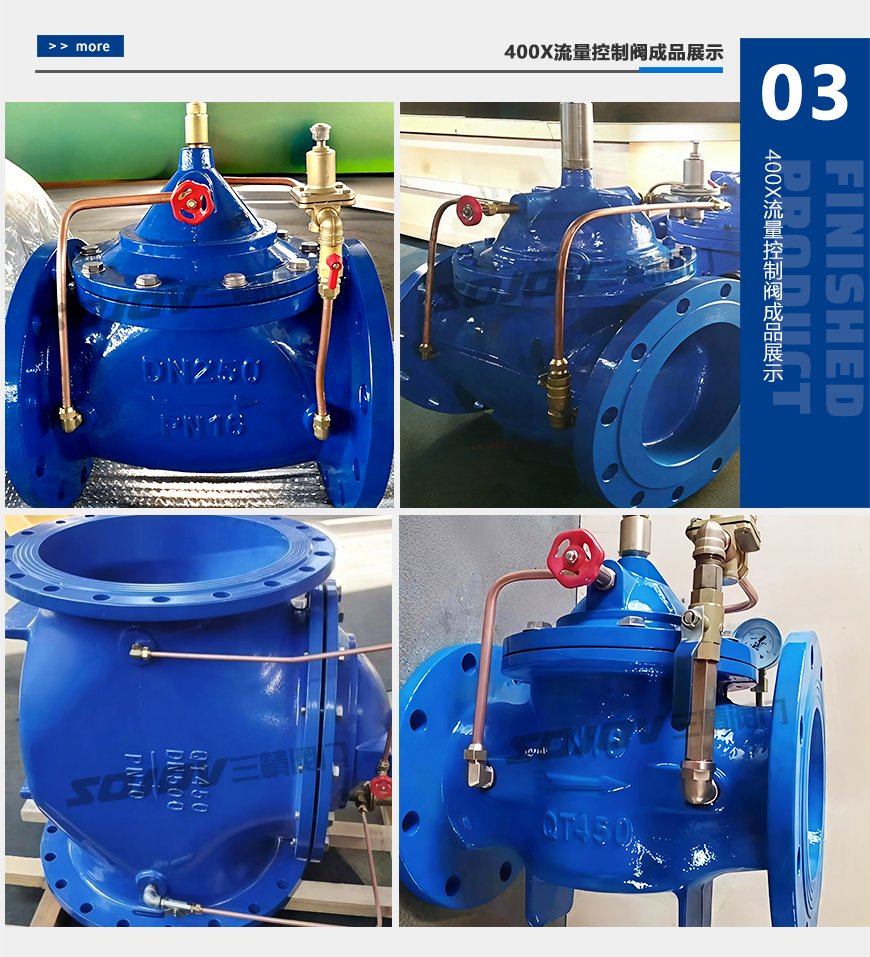

400X流量控制阀

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

产品详情

400X流量控制阀概述

流量控制阀结构特点,流量控制阀用途,流量控制阀型号,流量控制阀图纸,流量控制阀使用条件如下:

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。 流量控制阀利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程

流量控制阀型号:400X

流量控制阀公称通径:50MM-1000MM

流量控制阀  使用压力:1.6MPA -6.4MPA

流量控制阀 连接方式:法兰连接

流量控制阀 形式:自动弹簧式

流量控制阀 主要功能:控制流量

流量控制阀 介质:水工业管道

流量控制阀 材质:铸铁  球墨铸铁  铸钢

流量控制阀 标准:机械部标准或定做非标

流量控制阀工作原理

当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

流量控制阀主要技术参数

压力MPA

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

流量控制阀主要零件材料

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

流量调节阀能

不锈钢

微型过滤器

不锈钢

流量控制阀连接尺寸(PN 1.0-2.5MPa)

公称通径DN

L

H

H1

A

B

50

250

365

90

170

170

65

280

375

98

180

180

80

310

385

110

190

190

100

350

395

120

200

200

125

400

475

145

215

215

150

450

490

155

230

230

200

550

555

190

255

255

250

650

600

250

295

295

300

800

760

290

325

325

350

900

775

330

380

380

400

1000

810

360

415

415

450

1000

860

445

435

435

500

1100

915

495

460

460

600

1100

985

550

520

520

700

1450

1050

605

570

570

800

1560

1150

730

620

620

900

1800

1255

800

670

670

1000

2000

1380

910

830

830

三精阀门公司订货须知:

一  、①  电动控制阀  产品  名称与型号②电动控制阀口径③电动控制阀是否带附件以便我们的为您正确选型④管道阻火器  动控制阀的使用压力⑤电动控制阀的使用介质的温度。二、若已经由设计单位选定三精公司的电动控制阀型号,请按电动控制阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核。感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
