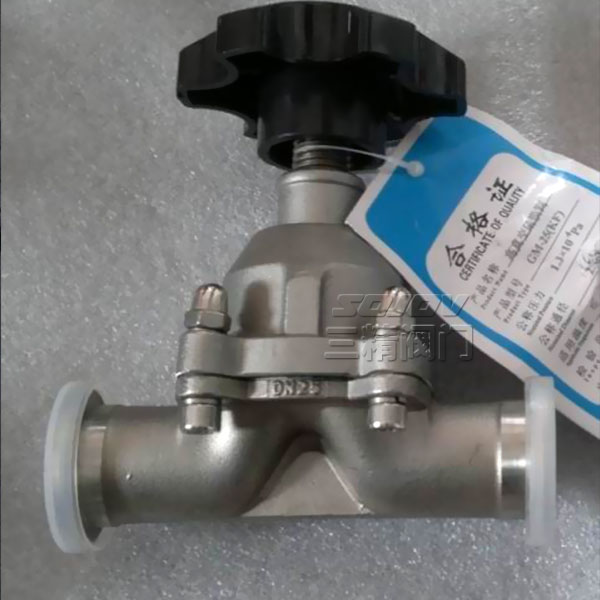

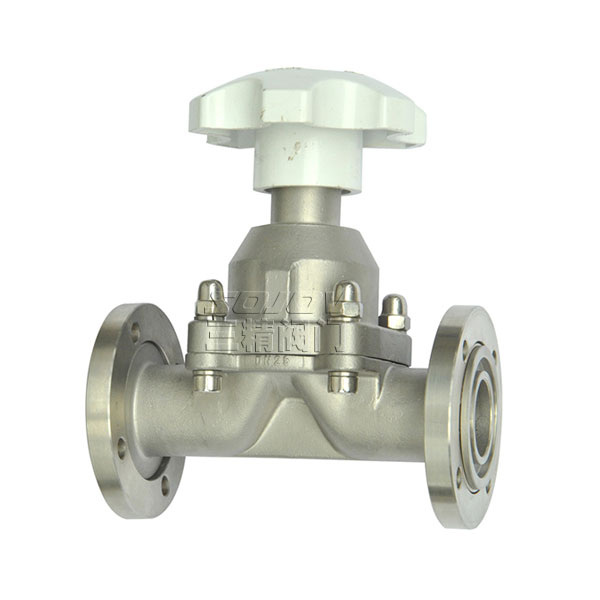

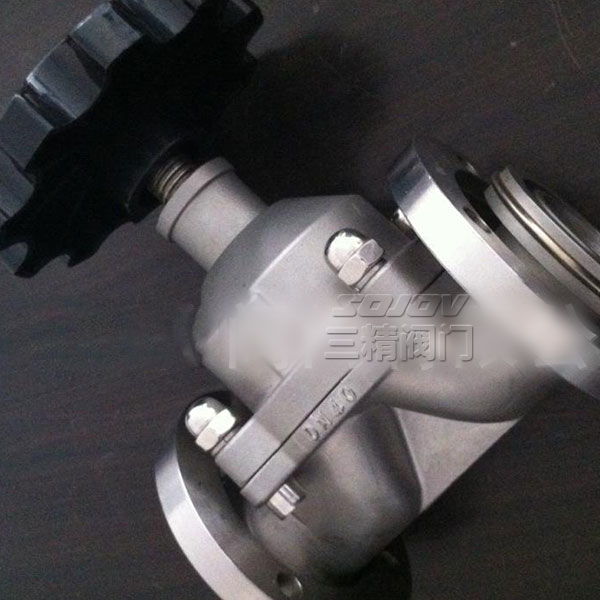

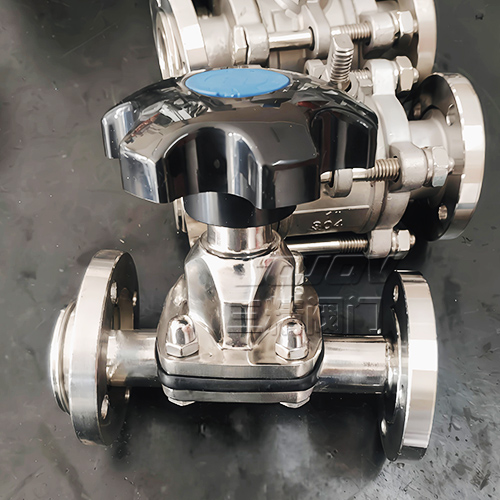

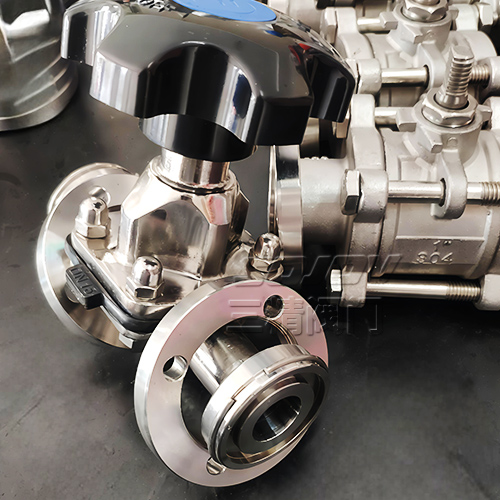

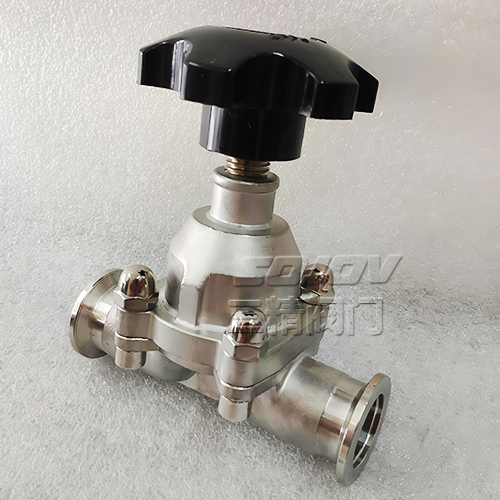

GM系列高真空隔膜阀
  • GM系列高真空隔膜阀
  • GM系列高真空隔膜阀
  • GM系列高真空隔膜阀
  • GM系列高真空隔膜阀

GM系列高真空隔膜阀

高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性

适用范围:105~1.3x10-4Pa

漏气率:6.7x10-4Pa.L/S

介质温度: 高真空隔膜阀隔膜为丁腈橡胶时-25℃~+80℃ 隔膜为氟橡胶时-30℃~+150℃

产品详情

GM高真空隔膜阀

高真空隔膜阀 使用原理,高真空隔膜阀 图片,高真空隔膜阀工矿温度,高真空隔膜阀尺寸如下:

高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性,高真空隔膜阀适用范围:10 5 ~1.3x10 -4 Pa  高真空隔膜阀漏气率:6.7x10 -4 Pa.L/S   高真空隔膜阀介质温度:高真空隔膜阀隔膜为丁腈橡胶时-25℃~+80℃   隔膜为氟橡胶时-30℃~+150℃

高真空隔膜阀使用温度

适用范围Pa
105~1.3×10ˉ4
漏率Pa.L/S
6.7×10ˉ4
介质温度℃

隔膜为丁腈橡胶时-25~+80

隔膜为氟橡胶时-30~+150

高真空隔膜阀技术规范

零件名称
材料
阀体
碳钢、不锈钢
隔膜
丁腈橡胶、氟胶
阀杆
不锈钢

连接法兰标准按GB6070或GB4982规定,也可为连接管焊接型式

外形及连接尺寸

高真空隔膜阀形形及连接尺寸(mm)Ⅰ型连接管焊接隔膜阀

型号,尺寸
DN
D
H
A
L
L1
GM-10C-H(I)
10
19
80
55
240
120
GM-25C-H(I)
25
32
105
80
240
120
GN-40C-H
40
45
133
100
240
120
GM-50C-H
50
57
157
100
240
120
GM-10D-H(I)
10
19
77.5
50
150
150
GM-25D-H(I)
25
32
105
60
75
75

三精阀门公司订货须知:

一、①高真空隔膜阀产品名称与型号②高真空隔膜阀 口径③高真空隔膜阀是否带附件以便我们的为您正确选型④高真空隔膜阀的使用压力⑤高真空隔膜阀的使用介质的温度。

二、若已经由设计单位选定  三精  公司的高真空隔膜阀型号,请按高真空隔膜阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。

感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
