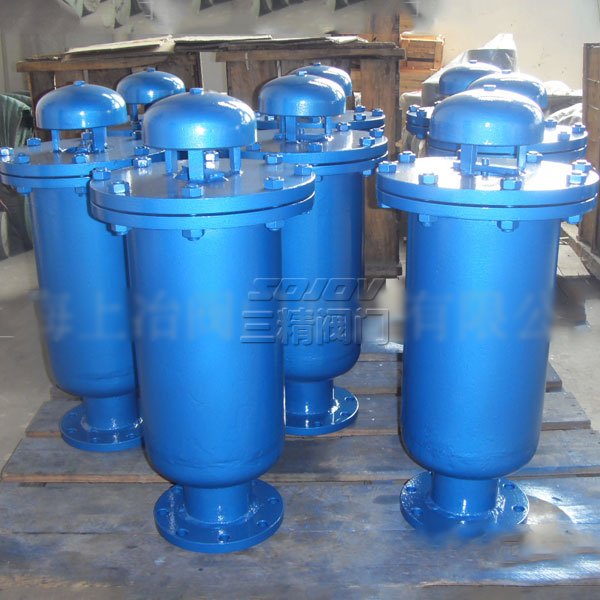

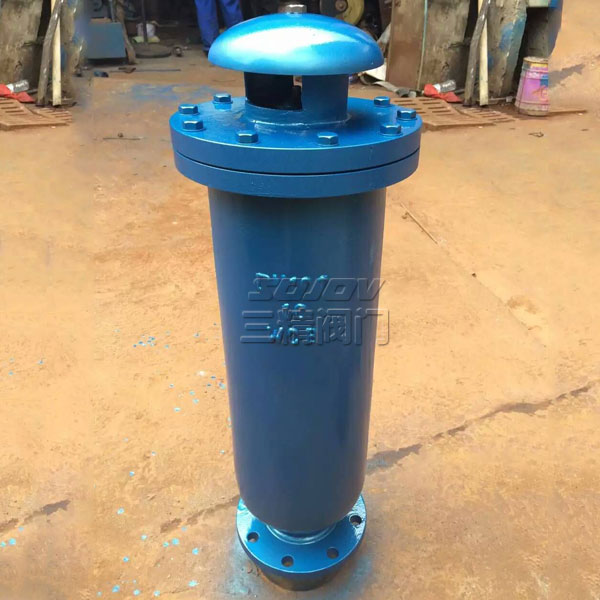

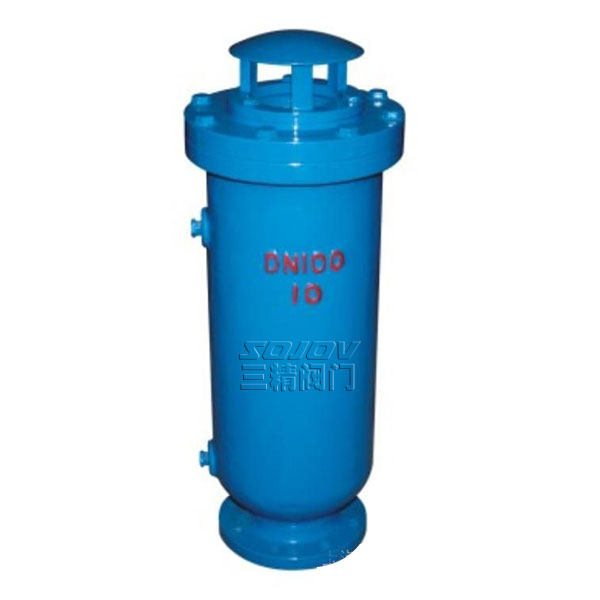

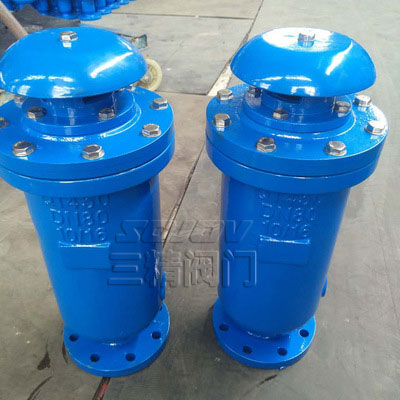

SCARX污水复合式排气阀
SCARX污水复合式排气阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头。本阀装设于泵浦出水口处或送配水管线中，用以大量排出管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压而被损坏，压力等级1.0MPa。
产品详情
SCARX污水复合式排气阀概述
SCARX污水复合式排气阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头。本阀装设于泵浦出水口处或送配水管线中，用以大量排出管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压而被损坏，压力等级1.0MPa。
SCARX污水复合式排气阀作用原理
当管内开始注水时，塞头停留在开位置，进行大量排气，当空气排完时，阀体内腔积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内至相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当帛水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。
SCARX污水复合式排气阀零件名称材料
| 序号 | 名称 | 材质 |
|---|---|---|
| 1 | 械杆B | 不锈钢、锡青铜 |
| 2 | 活塞 | 不锈钢、锡青铜 |
| 3 | 顶塞 | 铝青铜+橡胶 |
| 4 | 杠杆A | 不锈钢、锡青铅 |
| 5 | 垫圈环 | 合成橡胶 |
| 6 | 导套 | 不锈钢、铸黄铜 |
| 7 | 杠杆架 | 不锈钢、铸黄铜 |
| 8 | 浮球 | 不锈钢 |
| 9 | 阀盖 | 灰铸铁、Q4400-15 |
| 10 | 阀体 | 灰铸铁、Q4400-15 |
| 11 | 排气帽 | 灰铸铁、Q4400-15 |

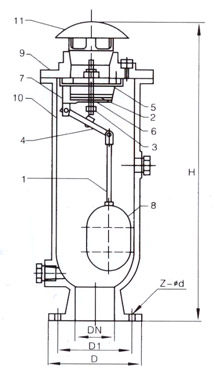

SCARX污水复合式排气阀主要连接尺寸
| 公称通径 DN（mm） | H | D | D1 | Z | Ф-d |
|---|---|---|---|---|---|
| 50 | 490 | 165 | 125 | 4 | 19 |
| 80 | 590 | 200 | 135 | 8 | 19 |
| 100 | 750 | 220 | 180 | 8 | 19 |
| 150 | 820 | 285 | 240 | 8 | 23 |
| 200 | 1000 | 340 | 295 | 8 | 23 |
| 250 | 1200 | 395 | 350 | 12 | 23 |
