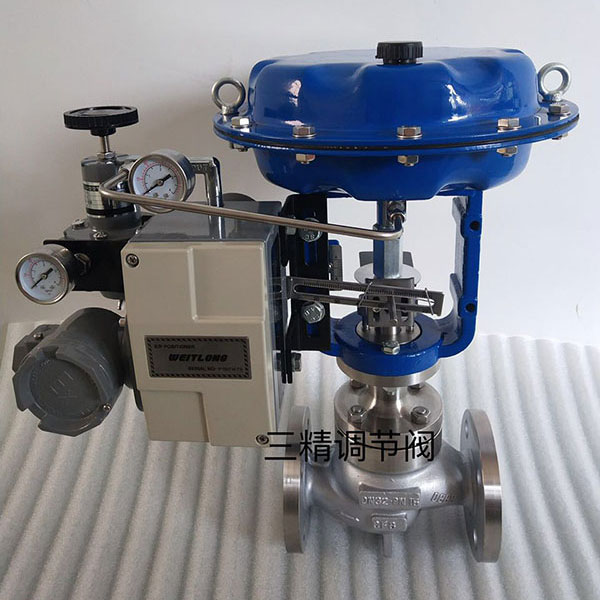

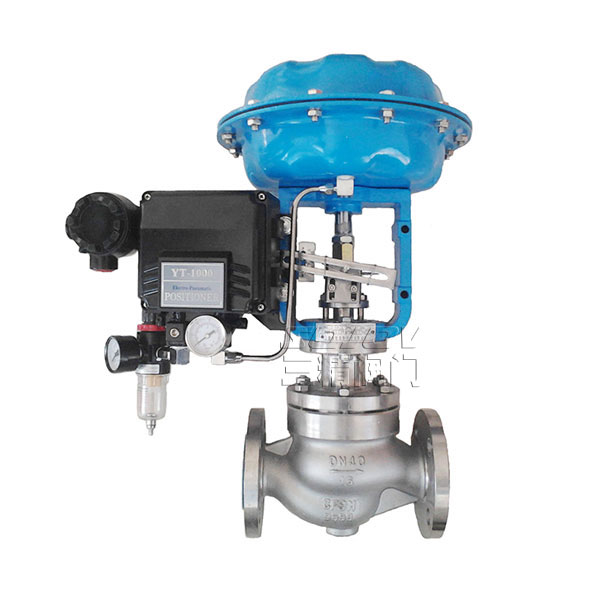

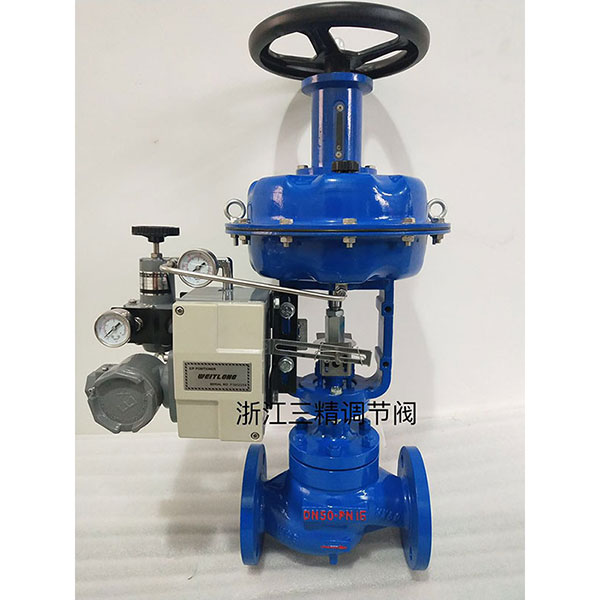

ZMAP气动薄膜单座调节阀,ZMAN型气动薄膜直通双座调节阀
  • ZMAP气动薄膜单座调节阀,ZMAN型气动薄膜直通双座调节阀
  • ZMAP气动薄膜单座调节阀,ZMAN型气动薄膜直通双座调节阀
  • ZMAP气动薄膜单座调节阀,ZMAN型气动薄膜直通双座调节阀
  • ZMAP气动薄膜单座调节阀,ZMAN型气动薄膜直通双座调节阀

ZMAP气动薄膜单座调节阀,ZMAN型气动薄膜直通双座调节阀

ZMAP气动薄膜直通单座调节阀、ZMAN型气动薄膜直通双座调节阀采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、

产品详情

ZMAP气动薄膜直通单座调节阀ZMAN型气动薄膜直通双座调节

调节阀型号:ZMAP  ZMAN

调节阀公称通径:25MM-400MM

调节阀 使用压力:1.6MPA -10MPA

调节阀连接方式:法兰连接

调节阀 形式:气动

调节阀 主要功能:控制流量

调节阀 介质:各种介质

调节阀 材质:WCB铸钢   不锈钢

调节阀标准:机械部标准或定做非标

产品概述:


采用双号导向结构,配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏也较大且不是很清洁的介质场合。

ZMAP气动薄膜直通单座调节阀ZMAN型气动薄膜直通双座调节阀产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;阀体口径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。

主要零件材料

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊

填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管

垫   片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片

膜   盖:A3

波 纹 膜片:丁腈橡胶夹增强涤纶织物

弹   簧:60Si2Mn

阀杆、推杆:2Cr13、1Cr18Ni9Ti

衬   套:2Cr13

软密封阀芯:增强聚四氟乙烯

主要技术参数





 公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 400
 额定流量系数
  Kv
单座 8 12 20 32 50 80 120 200 280 450 700 1100
双座 10 16 25 40 63 100 160 250 400 630 1000 1600 2700
 额定行程L(mm) 16 25 40 60 100
 膜片有效面积Ae(cm2) 280 400 600 1000 1600
 公称压力PN(MPa) 1.6、4.0、6.4
 固有流量特性 直线、等百分比
 固有可调比R 50:1
 信号范围Pr(KPa) 20~200、40~200、20~60、60~100、80~240
 气源压力Ps(MPa) 0.14~0.4
 允许泄漏量 Ⅳ级(单座)、Ⅲ级(双座)
 工作温度t
(℃)
常温型 -20~200、-40~250、-60~250
散热型 -40~450、-60~450
高温型 450~650
低温型 -60~-100、-100~-200、-200~-250

调节阀订货须知

用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动(精度)压力/温度对应比,最大耐温,阀体材质开关状态(通断电),压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.cnsjv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。


相关调节阀系列

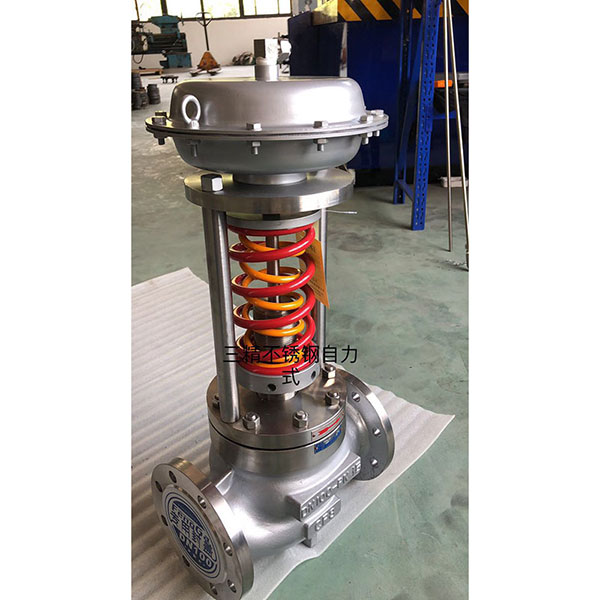

SZZCP型自力式压力调节阀 SZZWP自力式温度调节阀 SZXP气动薄膜直通单座调节阀 气动精小型薄膜调节阀
