各种阀门分类和结构图

1.2阀门的分类

随着各类成套设备工艺流程和性能的不断改进，阀门的各类也在不断变化增加着。阀门的分类方法有很多种，分类方法不同，结果也不相同，常用的几种分类方法如下。

1.2.1按用途和作用分类

阀门按用途和作用分类可分为截断阀类、止回阀阀、分流阀类、调节阀类、安全阀类、其他特殊专用阀类和多用途阀类。

截断阀类———主要用于截断或接通管道中的介质。如闸阀、截止阀、球阀、旋塞阀、蝶阀等。

止回阀类——用于阻止介质倒流、如止回阀等。

分流阀类——用于改变管路中介质的流向，起分配、分流或混合介质的作用。如三通或四通旋塞阀、三通或四通球阀、分配阀等。

调节阀类——主要用于调节介质的流量和压力等。如调节阀、减压阀、节流阀、平衡阀等。

安全阀类——用于超压安全保护，排放多余介质，以防止压力超过额定的安全数值，当压力恢复正常后，阀门再关闭阻止介质继续流出。如各种安全阀、溢流阀等。

其他特殊专用阀类——如蒸汽疏水阀、放空阀、排渣阀、排污阀、清管阀等。

多用途阀——如截止止回阀、止回球阀、截止止回安全阀等。

1.2.2按动力源分类

阀门按动力源分类可分为自动阀门和驱动阀门。

自动阀门——依靠介质（液体、空气、蒸汽等）本身的能力而自行动作的阀门。如安全阀、止回阀、减压阀、蒸汽疏水阀、紧急切断阀等。

驱动阀门——借助手动、电力、气力或液力来操作的阀门。如闸阀、截止阀、球阀、蝶阀、隔膜阀等。

1.2.3按主要技术参数分类

（1）按公称尺寸分类

　　阀门按公称尺寸可分为小口径阀门、中口径阀门、大口径阀门和特大口径阀门。

　　小口径阀门——公称尺寸≤DN40的阀门

　　中口径阀门——公称尺寸DN，DN50≤DN≤DN300的阀门。

　　大口径阀门——公称尺寸DN，DN350≤DN≤DN1200的阀门。

　　特大口径阀门——公称尺寸≥DN1400的阀门。

（2）按公称压力分类

　　阀门按公称压力可分为真空阀、低压阀、中压阀、高压阀和超高压阀。

　　低真空阀门——105~102Pa。

　　中真空阀门——102~10ˉ1Pa。

　　高真空阀门——10ˉ1～10ˉ5Pa。

　　超高真空阀门——＜10ˉ5Pa。

　　低压阀——公称压力≤PN16的阀门。

　　中压阀——PN＜公称压力≤PN100的阀门。

　　高压阀——PN100＜公称压力≤PN1000的阀门。

　　超高压阀——公称压力＞PN1000的阀门。

（3）按介质极限工作温度分类

　　阀门按工作温度可分为高温阀、中温阀、常温阀、低温阀和超低温阀。

　　高温阀——t＞425℃的阀门。

　　中温阀——120℃≤t≤425℃的阀门。

常温阀——　-29℃＜t＜120℃的阀门。

低温阀——　-100℃≤t≤-29℃的阀门。

　　　　超低温阀——t＜-100℃的阀门。

（4）按壳体材料分类

　　阀门按壳体材料可分为非金属阀门、金属阀门和金属衬里阀门。

　　非金属阀门——陶瓷阀门、玻璃钢阀门、塑料阀门等。

　　金属阀门——铸钢阀门、铸铁阀门、合金钢阀门等。

　　金属衬里阀门——衬铅阀门、衬塑阀门、衬胶阀门、衬搪瓷阀门等。

（5）按与管道的连接方式分类

　　阀门按与管道的连接方式可分为螺纹连接阀门、法兰连接阀门、焊接连接阀门、　对接阀门、卡箍连接阀门和卡套连接阀门。

　　螺纹连接阀门——阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。

　　法兰连接阀门——阀体上带有法兰，与管道何用法兰连接的阀门。

　　焊接连接阀门——阀体上带有对焊口或承插口，与管道采用焊接连接的阀门。

　　对夹连接阀门——阀体上无法兰或单有法兰，与管道采用对夹连接的阀门。

　　卡箍连接阀门——阀体上带有夹口，与管道采用卡箍连接的阀门。

　　卡套连接阀门——用卡套与管道连接的阀门。

1.2.4按结构特征分类

　　阀门按结构特征可分为截门形、闸门形、旋塞和球形、旋启形、滑阀形和蝶形。

　　截门形——关闭件沿着阀门的中心线移动，如图1-1所示。

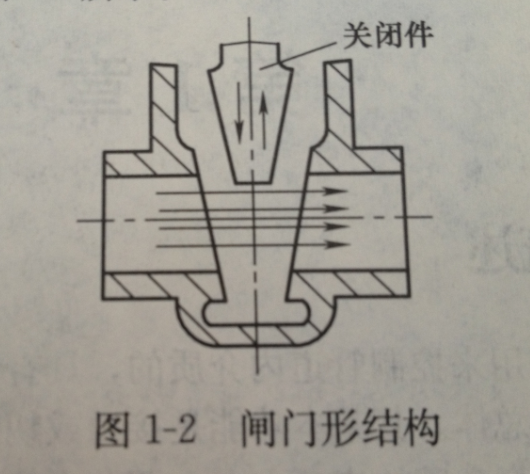

闸门形——关闭件沿着垂直于阀座中心线的方向移动，如图1-2所示。

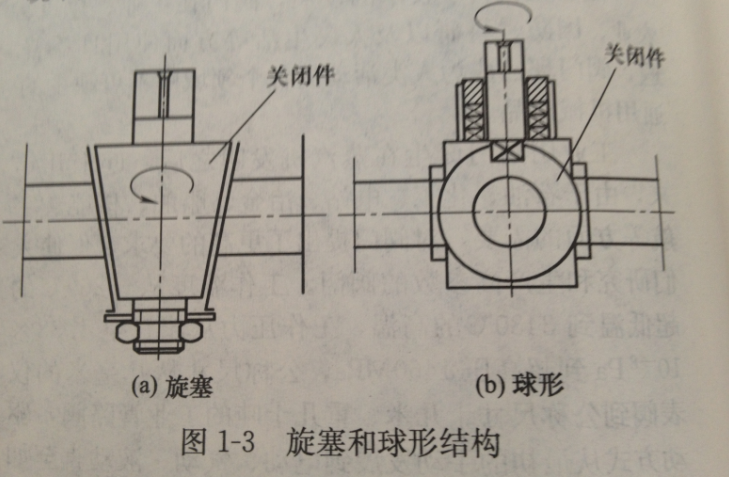

　　旋塞和球形——关闭件的柱塞、锥塞叵球体，围绕本身的轴线旋转，如图1-3所示。

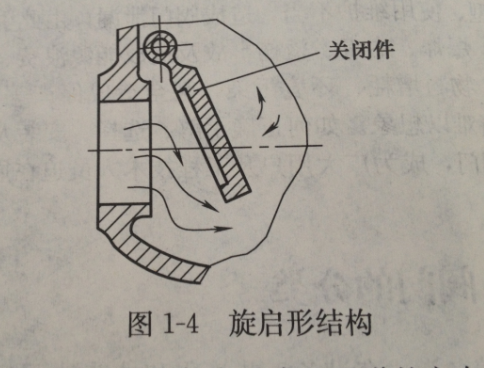

旋启形——关闭件围绕阀座外的轴线旋转，如图1-4所示。

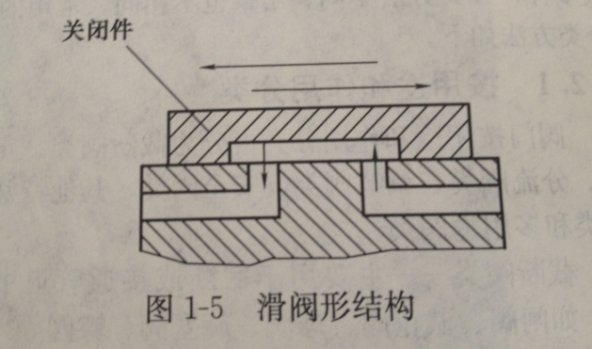

　　　　滑阀形——关闭件在垂直于通道的方向上滑动，如图1-5所示。

　蝶形——关闭件的圆盘围绕阀座内的轴线旋转（中线式），或围绕阀座外的轴线旋

　　转（偏心式）的结构，如图1-6所示。
