阀门与电动装置连接用推力盘的设计

时间：2010/1/7 来源：三精阀门浏览数：3835

作者：施进伟
摘要：介绍了阀门与电动装置连接用新型推力盘的结构设计和性能特点。
    1 概述
     阀门电动装置与阀杆螺母的连接形式可分为推力型和扭矩型。推力型电动装置需要承受阀杆轴向推力，而扭矩型电动装置向阀杆传递转矩。安装推力型电动装置的阀门不能直接换装扭矩型电动装置。因为，带推力型电动装置的阀门与带扭矩型电动装置的阀门其支架结构不同。当带推力型电动装置的阀门要安装扭矩型电动装置的时候，应在阀门原有的支架上加推力盘后再连接扭矩型电动装置，以此来解决推力型电动装置与扭矩型电动装置的连接转换问题。

    2 结构

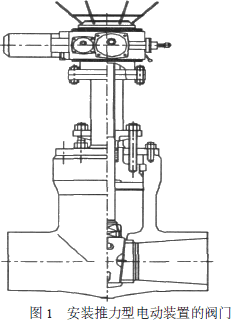

    安装推力型电动装置的阀门（图1）转换成安装扭矩型电动装置的阀门（图2）时，常用的推力盘如图3所示。推力盘的作用是承接电动装置转矩，靠阀杆螺母的梯形螺纹传递阀门启闭的轴向力，因此在计算承受阀门启闭轴向力的零件强度时，设计轴向力的承接方式成为新型推力盘结构设计的关键。

普通型推力盘由法兰箱、压盖螺母、防松螺钉和油杯等组成。轴承和阀杆螺母装入法兰箱后，再旋入压盖螺母。为保证轴承转动间隙，压盖螺母的旋入深度要特别控制，间隙过大过小都对传动不图1安装推力型电动装置的阀门利。另一方面，压盖螺母要承受阀门关闭的轴向力，所以法兰箱与压盖螺母要用螺纹连接，并保证足够的强度。为保证压盖螺母的固定位置，还要加装防松螺钉。这样的推力盘结构较复杂，零件多，加工量大，装配质量要求严格，调试时间长，成本高。普通的推力盘是封闭结构，承受双向轴向力，因此法兰箱与压盖螺母要用螺纹连接，并保证足够的强度。新型（图4）推力盘是单向开口设计，通过轴承仅承受向上的轴向力，向下的轴向力直接作用于支架上，因此结构简单。新型推力盘便于同电动装置和支架的连接，同时尽可能降低其高度，减轻重量。如，推力盘与支架的连接改用在推力盘法兰上钻螺孔，用螺栓连接
