100X遥控浮球阀典型安装示意图

时间：2014/10/9 来源：三精阀门浏览数：3711

当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭遥控浮球阀，控制室内水压升高，推动主阀关闭，供水停止

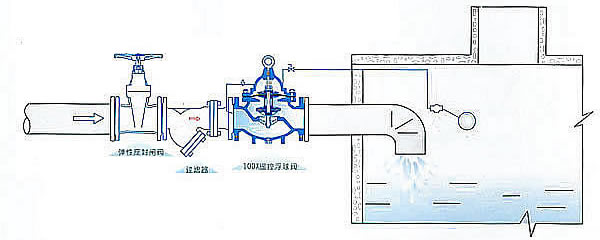

100X遥控浮球阀典型安装示意图

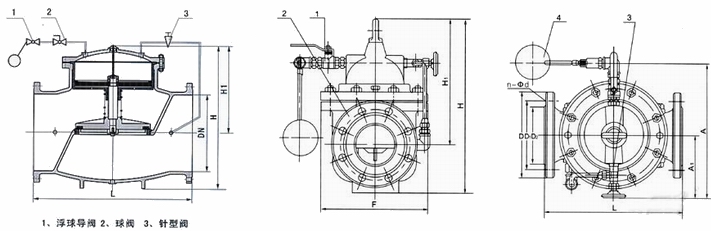

100X遥控浮球阀主要外形连接尺寸

单位：mm

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735
H	212	212	212	265	265	310	350	460	520	570	840	890	1030	1090	1150	1150

遥控浮球阀工作原理

当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭遥控浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，遥控浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

【三】100X遥控浮球阀主要零部件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

【四】100X遥控浮球阀内部结构图：

【五】100X遥控浮球阀连接尺寸（PN 1.0-2.5MPa）

公称通径DN	L	H	H1	A	B
50	250	260	90	340	260
65	280	285	98	350	270
80	310	295	110	360	280
100	350	315	120	380	290
125	400	335	145	420	340
150	450	390	155	440	360
200	550	460	190	465	385
250	650	520	250	495	415
300	800	620	290	580	440
350	900	650	330	605	470
400	1000	710	360	630	490
450	1000	750	445	655	510
500	1100	800	495	685	545
600	1100	900	550	740	610
700	1450	1000	605	800	670
800	1560	1100	730	860	730
900	1800	1200	800	915	785
1000	2000	1330	910	985	855
