气动阀门系列

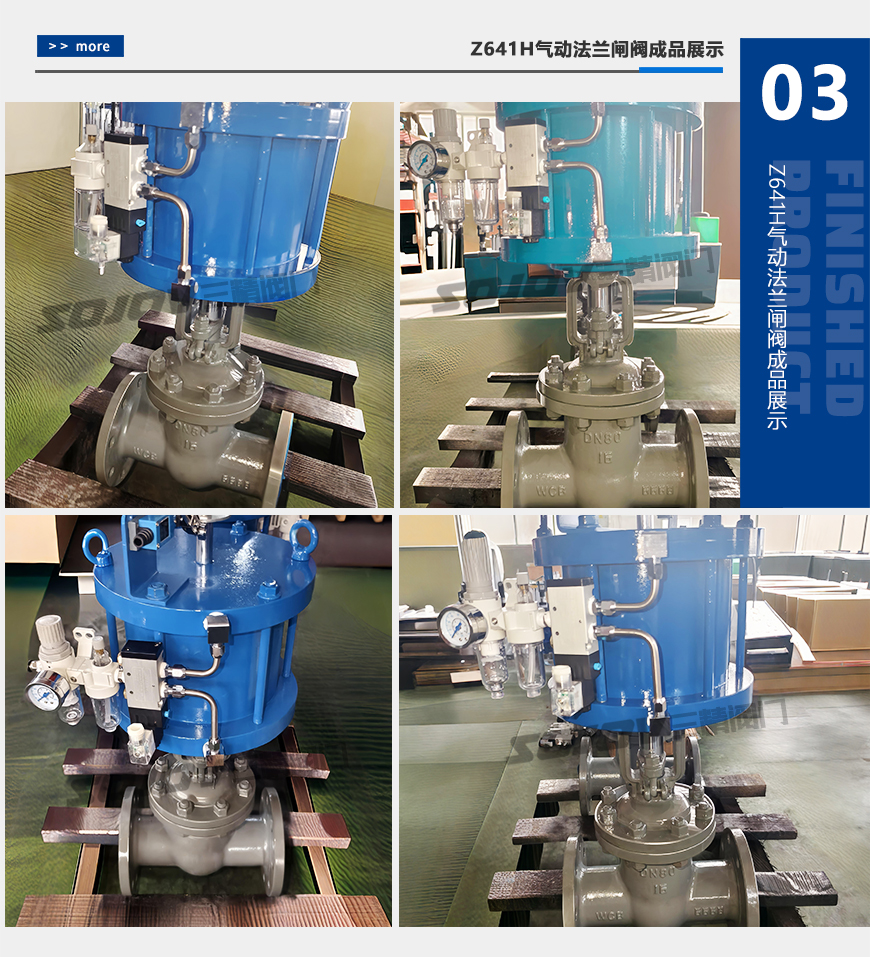

气动法兰闸阀概述

气动法兰闸阀Z641H主要由法兰铸钢闸阀及气动执行机构组合而成，是借助执行器压缩空气来驱动的一种自控阀门，具气开、气关两种作用方式。气动法兰闸阀可以配用电的或气的回讯器，用以发送阀门开关状态信息，可以实现远距离控制，集中控制和自动控制。法兰气动铸钢闸阀采用双层气缸结构并带有缓冲机构，比单气缸式气动闸阀，提升力增大了一倍，能有效地减速轻了关闭阀门时，活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，也能避免闸板卡死的现象。

气动法兰闸阀性能规范

试验压力(MPa)：1.62.54.06.4

强度试验：2.43.756.09.6

密封试验：1.762.754.47.04

低压密封试验：0.6MPa

环境温度：-20～+60℃

相对温度：≤90%(25℃时)

防护等级：户外型和防爆型为IP55 (可订制IP67)

气动法兰闸阀优点

1、阀杆及表面经氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

2、可采用各种配管法兰及法兰密封面形式，满足各种工况及用户要求。

3、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

4、闸板、阀座耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。

5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

气动法兰闸阀原理

气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

气动法兰闸阀参数说明
