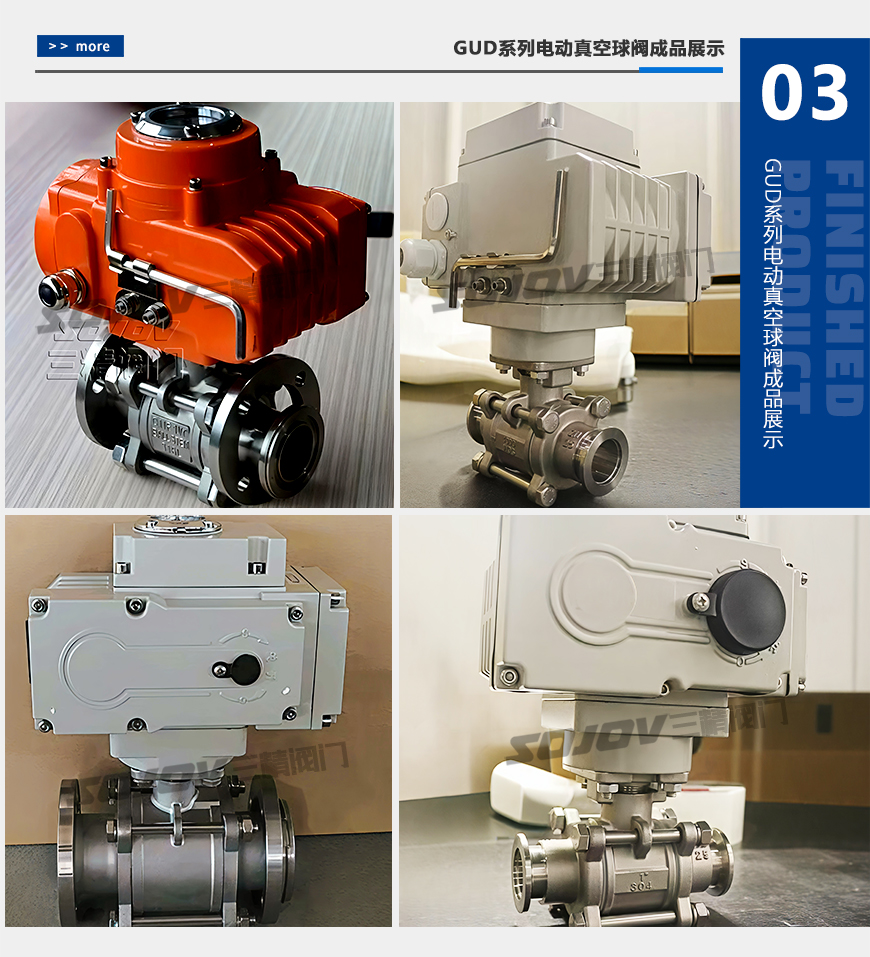

GUD系列电动真空球阀用途和使用范围：
GUD系列电动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
GUD系列电动真空球阀主要性能：
● 漏率： ≤1.3×10-9Pa.M3/S；
● 压力范围：1.3×10-7Pa～6×105pa；
● 工作温度：-30℃～+232℃；
● 工作电压：220V；
● 工作介质：水、蒸气、酸、碱；
● 安装位置：任意；
● 寿命：≥20000次。
原理：采用电动执行器驱动阀杆转 90o达到开关目的。
GUD系列电动真空球阀的性能特点：
● 密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
● 开关扭矩小，配置电动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下使用；
由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
密封件 增强聚四氟乙烯
● 开关扭矩小，配置电动执行器小，工作稳定、可靠；
● 结构紧凑，重量轻，外形简洁、美观；
● 该阀既能适用高真空，又能适用一定的正压力下使用；
由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
主要零件材料：
阀体 304、316L； 球体 316L；密封件 增强聚四氟乙烯
法兰连接尺寸
快卸法兰连接尺寸 (标准：GB4982)
|
型 号
|
DN
|
A
|
B
|
L
|
H
|
|
GUD-16R
|
16
|
30
|
12.2
|
75
|
220
|
|
GUD-20R
|
20
|
40
|
26.2
|
90
|
230
|
|
GUD-25R
|
25
|
40
|
26.2
|
100
|
240
|
|
GUD-32R
|
32
|
55
|
34.2
|
110
|
252
|
|
GUD-40R
|
40
|
55
|
41.2
|
120
|
265
|
卫生级法兰连接尺寸 (标准：ISO-2852)
|
型 号
|
DN
|
A
|
B
|
L
|
H
|
|
GUD-16R
|
16
|
34
|
27.5
|
75
|
220
|
|
GUD-20R
|
20
|
50.5
|
43.5
|
90
|
230
|
|
GUD-25R
|
25
|
50.5
|
43.5
|
100
|
240
|
|
GUD-32R
|
32
|
50.5
|
43.5
|
110
|
252
|
|
GUD-40R
|
40
|
50.5
|
43.5
|
120
|
265
|
|
GUD-50R
|
50
|
64
|
56.5
|
135
|
285
|
|
GUD-65R
|
65
|
77.5
|
70.5
|
150
|
330
|
|
GUD-80R
|
80
|
91
|
83.5
|
200
|
390
|
|
GUD-100R
|
100
|
119
|
110
|
250
|
440
|
活套法兰连接尺寸 (标准：GB6070)
|
型 号
|
DN
|
A
|
B
|
n
|
c
|
L
|
H
|
|
GUD-16R
|
16
|
60
|
45
|
4
|
6.6
|
75
|
220
|
|
GUD-20R
|
20
|
65
|
50
|
4
|
6.6
|
90
|
230
|
|
GUD-25R
|
25
|
70
|
55
|
4
|
6.6
|
100
|
240
|
|
GUD-32R
|
32
|
90
|
70
|
4
|
9
|
110
|
252
|
|
GUD-40R
|
40
|
100
|
80
|
4
|
9
|
120
|
265
|
|
GUD-50R
|
50
|
110
|
90
|
4
|
9
|
135
|
285
|
|
GUD-65R
|
65
|
130
|
110
|
4
|
9
|
150
|
330
|
|
GUD-80R
|
80
|
145
|
125
|
8
|
9
|
200
|
390
|
|
GUD-100R
|
100
|
165
|
145
|
8
|
9
|
250
|
440
|
